産業インフラという高リスク・ハイリターンの世界において、施設の「神経」である電気配線には、それが給電する機械と同様に頑健で柔軟なサポートシステムが不可欠です。自動車部品向けの大規模組立工場を運営している場合でも、重量級の冶金複合施設を監督している場合でも、CNCワイヤーベンディング機械を備えた高精度の作業フロアを維持している場合でも、選択するケーブルマネジメント手法は、運用効率を直接左右します。
従来の導管（コンジット）システムは長年にわたり業界で使用されてきましたが、現代では ケーブルトレイ が産業用配線を革新しました。本ガイドでは、 ケーブルトレイ 高価値産業環境において、なぜそれらが優れた選択肢であるかを説明します。
優れた熱管理とエネルギー効率
産業現場では、電力分配に高電圧ケーブルが使用され、これにより多量の熱が発生します。この熱の管理は単なる安全上の要件ではなく、経済的な必要性でもあります。
自然対流と空気流
熱絶縁体として機能する密閉型ダクトとは異なり、ケーブルトレイは通常、開放構造（ラダータイプまたは穴あきタイプ）です。この設計により、トレイケーブル（TC）周囲に最大限の空気循環が可能となり、自然対流によって熱が迅速に放散されます。これにより、束ねられたダクト配線でよく見られる「ホットスポット」現象を防止できます。
ケーブルの許容電流の最適化
ケーブルの温度が低く保たれると、より効率的に電流を流すことができます。密閉型システムでは、熱の蓄積を理由にエンジニアがケーブルの「定格電流降格（デレート）」を行う必要があり、その結果、より太く高価な線径の導線を選択しなければならないことが多くなります。開放型システムでは、 ケーブルトレイ より高い電流容量で動作できるため、同じ電力供給を実現するために、しばしばより小型・軽量なケーブルを使用できます。複数の自動化機械ユニットを稼働させる施設では、銅およびアルミニウムのコスト削減効果が累積的に非常に大きくなります。
動的な生産ラインに最適な、比類なきスケーラビリティ
産業界の状況は常に変化しています。たとえば自動車部品分野では、新しい部品設計やアップグレードされたロボットを導入するために、生産ラインが頻繁に再構成されます。
ケーブル追加の簡素化
コンジット（配線管）方式では、単一の新規回路を追加する場合でも、通常はパイプの完全な新設工事（切断・曲げ・ねじ切りなど）が必要になります。一方、ケーブルトレイ方式では、既存の構造体にケーブルを簡単に敷設するだけで済みます。この「ドロップイン」方式により、事業のペースに合わせて電力およびデータの需要を迅速に拡張できます。
将来を見据えたインフラ整備
戦略的エンジニアは通常、ケーブルトレイを「拡張余裕」25％～50％を確保して設計します。この先見性により、工場の床面に新たな円筒成形機や一連のセンサーを追加した場合でも、追加配線を支えるためのインフラがすでに整備されていることが保証されます。この柔軟性により、将来的な施工作業の必要性が低減され、施設の「ダウンタイム」を最小限に抑えられます。
保守性の向上と迅速なトラブルシューティング
24時間365日稼働する製造環境において、計画外のダウンタイムが1分発生するだけでも、多額の金銭的損失を招きます。 ケーブルトレイ 導管システムでは到底実現できない「透明性」を提供します。
目視点検および故障検出
ケーブルが可視かつ容易にアクセス可能な状態であるため、保守担当チームは単純な巡回点検のみで日常的な点検を実施できます。被覆の摩耗、接続の緩み、あるいは変色（過熱）したケーブルの発見は瞬時に行えます。一方、導管システムでは故障が鋼製の壁の内側に隠れており、問題の特定には時間のかかる「メガー試験」を実施する必要があることが多くなります。
簡単に交換できる
ケーブルが故障した場合、トレイ内での交換作業は非常に精密な手術のようなプロセスとなります。周囲の回路を損なうことなく、特定の損傷を受けたワイヤーのみを撤去・交換できます。これは、ケーブルが激しい振動や極端な温度にさらされる冶金産業において特に重要であり、こうした環境ではより頻繁な保守サイクルが必要となることがあります。
費用対効果の高い設置と作業コストの削減
高品質なケーブルトレイの初期材料費は、数本分のコンジットと比較してやや高くなる場合がありますが、総設置コスト（Total Installed Cost）は大幅に低減されます。
労働時間の削減
ケーブルトレイシステムの設置は、コンジットの曲げ・配管作業と比較して著しく迅速です。トレイは統合された「高速道路」として機能するため、数十本のケーブルに対して1つの支持構造体を設置すれば済み、各ケーブルごとに個別のパイプを設置する必要はありません。複雑な機械設備を収容する大規模プロジェクトでは、電気工事の労務費を30％～50％削減できる可能性があります。
材料使用量の削減
単一のケーブルトレイで、ダース単位（12本以上）のコンジット配線を置き換えることができます。この「部品明細表（BOM）」の簡素化により、物流が容易になり、建物の構造用鋼材への重量負荷も軽減されます。さらに、トレイに必要なアクセサリ（スプライスプレートやマウントブラケットなど）はモジュラー設計で、迅速な組み立てが可能です。
信号整合性およびEMI保護
現代の産業施設は、機械的および電磁的にノイズの多い環境です。CNCワイヤー曲げ機などの高精度機器は、正確な動作を維持するためにクリーンなデジタル信号を必要とします。
効果的なケーブル分離
ケーブルトレイを用いることで、異なる種類のケーブルを体系的に分離できます。アース接続されたバリアストリップ（仕切り板）を活用すれば、高電圧電源線と感度の高い低電圧データ線を同一のトレイ内に並行して配線しつつ、電磁妨害（EMI）を防止することが可能です。
シールド特性
金属製ケーブルトレイは、適切にボンディングおよびアース接続されている場合、一定程度の磁気シールド機能を提供します。これにより、大容量モーターおよびトランスフォーマーから発生する電気ノイズから制御信号を保護し、自動化機械がデータ破損やゴースト信号（誤検出信号）を伴うことなく正常に動作することを保証します。
安全性および環境適応性
安全性は産業用配線の根幹です。 ケーブルトレイ 不適切なワイヤー管理に起因する危険要因を排除することで、より安全な作業環境の実現に貢献します。
火災の延焼抑制
高品質な産業用ケーブルトレイは、「煙突効果」を防止するよう設計されています。密閉された垂直配管内では、火災が階層間を急速に拡大する可能性がありますが、開放型トレイシステムでは熱および煙が拡散され、耐火性能を有する TC-ER （露出配線用）ケーブルを採用することで、ケーブル配線経路に沿った火災の延焼リスクを大幅に低減できます。
過酷な気候における耐久性
産業環境は過酷である場合が多く、ケーブルトレイはその特定の環境に適合するよう、多様な材質および仕上げで提供されています：
ステンレス鋼 (316): 冶金工場における腐食性蒸気に対して理想的です。
アルミニウム： 重量が問題となる高湿度環境に最適です。
溶融亜鉛めっき： 一般製造業における標準仕様であり、「犠牲的」防錆保護を提供します。
よくある技術的な質問（FAQ）
ケーブルトレイはすべての種類の産業用ケーブルに使用できますか？
ほとんどの産業用グレードケーブル（TC、MC、PLTCタイプ）は、ケーブルトレイ内での使用に特化して認証されています。適合性を確認するため、ケーブル被覆に記載された「TC」認証マークおよび当地の電気設備規程への準拠を必ずご確認ください。
ケーブルトレイは接地が必要ですか？
はい。すべての金属製ケーブルトレイシステムは電気的に連続していなければならず、施設の接地システムに接合（ボンディング）される必要があります。これにより、故障発生時にトレイが安全な電流経路を提供し、ブレーカーをトリップさせ、作業員を保護します。
「トレイ充填率（Tray Fill）」ルールとは何ですか？
電気配線規程（NECやIECなど）では、トレイ内に収容できるケーブルの量が制限されています。これは主に、冷却のための十分な空気層を確保し、上層のケーブルの重量によって下層のケーブルが圧壊されるのを防ぐためです。

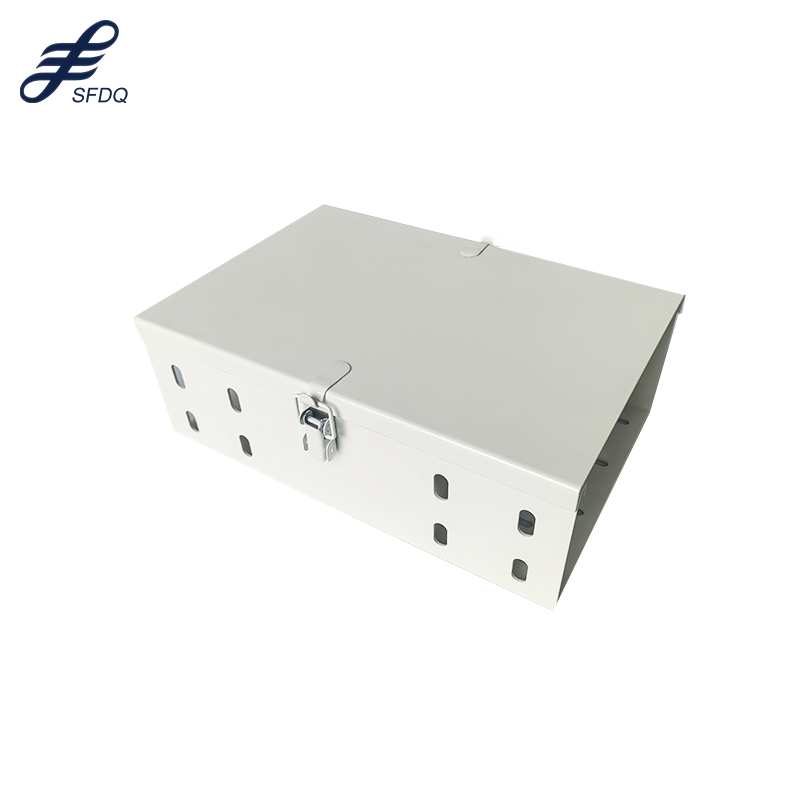

産業用ケーブルトレイにはカバーが必要ですか？
カバーは必須ではありませんが、落下物が多い場所、粉塵の堆積が著しい場所（機械工場などでよく見られます）、またはケーブルが直射日光にさらされる場所では、非常に推奨されます。
結論：戦略的優位性
産業用配線におけるケーブルトレイの選定は、施設の寿命全体にわたってメリットをもたらす判断です。エネルギー費用を削減する熱管理から、生産ラインの迅速な変更を可能にする拡張性まで、ケーブルトレイは現代産業が求める柔軟性を提供します。
自動車、冶金、CNC加工分野において、ケーブルトレイは単なる支持ラックではなく、高性能電気システムの基盤となる部品です。優れた設計に基づくトレイシステムへの投資により、施設の安全性と効率性を確保し、将来の技術進歩にも柔軟に対応できる状態を維持できます。
