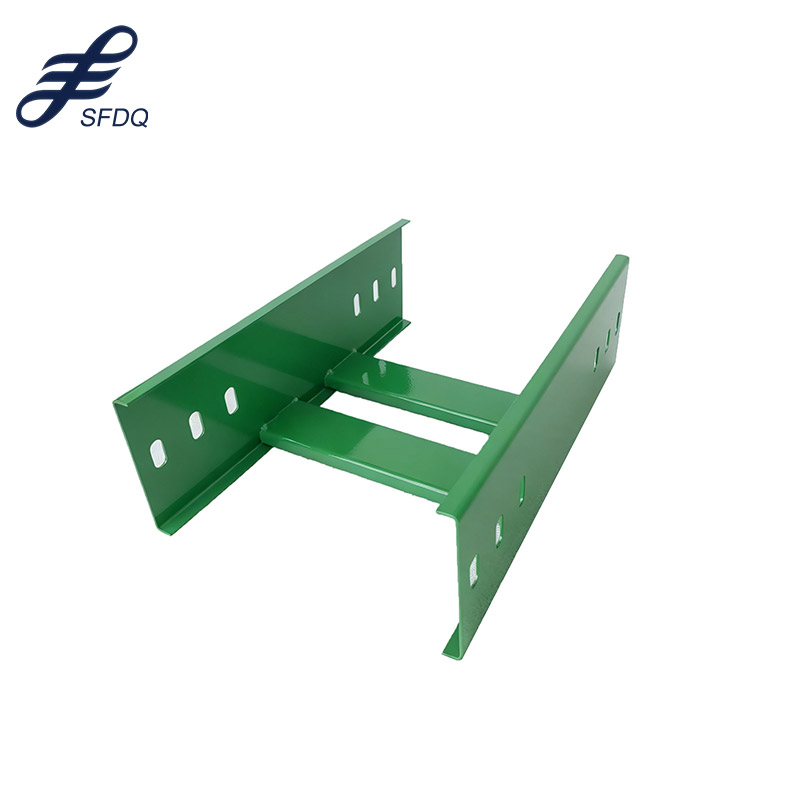

Parastie kabeļu tvertnes izmēri un to lietojums

Atbilstoša izvēle elektrisko kabeļu kāpņu izmēri ir būtisks lēmums, kas tieši ietekmē uzstādīšanas efektivitāti, sistēmas drošību un ilgtermiņa ekspluatācijas izmaksas rūpnieciskajos un komerciālajos elektroinfrastruktūras projektos. Kabelfurtes veido kārtīgas kabeļu vadības sistēmu pamatu, un standartizēto izmēru attiecību izpratne ar to praktisko pielietojumu ļauj inženieriem, uzstādītājiem un objektu pārvaldniekiem izstrādāt sistēmas, kas nodrošina pašreizējo slodžu pieņemšanu, vienlaikus sniedzot elastību nākotnes paplašināšanai. Izmēru specifikācijas: kabeļu tray ietver platumu, augstumu, garumu un slodzes izturību, kur katrs parametrs atspēlē atsevišķu lomu, nosakot piemērotību konkrētām uzstādīšanas vides apstākļiem un kabeļu tilpuma prasībām.

Ražošanas nozare ir izstrādājusi izmēru standartus, kas balansē materiālu efektivitāti ar funkcionālo veiktspēju, radot plašu parastu izmēru klāstu, kas risina lielāko daļu uzstādīšanas situāciju dažādās nozarēs, tostarp ražošanas uzņēmumos, datu centros, komerciālajās ēkās un komunālo infrastruktūru objektos. Standarta elektriskā kabeļu trays izmēri tiek pārvērsti reālās pasaules lietojumos, izpētot ne tikai fiziskos izmērus, bet arī attiecības starp tvertnes izmēru, kabeļu piepildījuma attiecībām, vides apstākļiem un regulatīvajām atbilstības prasībām, kas nosaka drošas uzstādīšanas prakses.

Standarta platuma specifikācijas kabeļu tvertnēm

Šauras profila kabeļu tvertnes izmēri

Šaurs elektrisko kabeļu kāpņu izmēri parasti ir 150 mm līdz 300 mm plati, kalpojot specializētām lietojumprogrammām, kur telpas ierobežojumi nosaka kompaktas uzstādīšanas risinājumu. Šādi mazākas platuma profili parasti tiek izmantoti telekomunikāciju skapjos, vadības paneļu savienojumos un atzarojuma ķēžu sadalīšanas sistēmās, kur kabeļu skaits paliek mērens un uzstādīšanas maršruti seko šaurām koridorēm vai augstvietām ar ierobežotu brīvo augstumu. 150 mm platums ir minimālais praktiskais izmērs, lai saglabātu strukturālo stabilitāti un vienlaikus nodrošinātu vietu nelieliem strāvas vai vadības kabeļu saišķiem, parasti nodrošinot vietu sešiem līdz divpadsmit standarta strāvas kabeļiem, atkarībā no vadītāja izmēra un izolācijas biezuma.

225 mm un 300 mm platums nodrošina pakāpenisku jaudas palielināšanos, kas piemērota vieglajām komerciālajām lietojumprogrammām un palīguzsistēmām lielākos rūpnieciskajos objektos. Šie izmēri ļauj organizēti atdalīt dažādu veidu ķēdes, saglabājot kompaktos gabarītus, kas nepieciešami uzstādīšanai pārbūvētos ēkās vai telpās, kur arhitektūras elementi ierobežo pieejamās maršrutēšanas iespējas. Inženieri, kuri izvēlas šos šaurās elektrisko kabeļu stieņu sistēmu izmērus, rūpīgi jāaprēķina kabeļu aizpildes attiecības, lai nodrošinātu pietiekamu ventilācijas telpu ap kabeļiem un novērstu siltuma uzkrāšanos, kas varētu samazināt izolācijas veiktspēju laika gaitā un radīt drošības riskus noslēgtās caurulēs.

Vidējā platuma pielietojumi

Vidējais diapazons elektrisko kabeļu kāpņu izmēri 400 milimetru līdz 600 milimetru platums ir visbiežāk norādītās izmēru kategorijas vispārējos rūpnieciskajos un komerciālajos būvprojektos. 450 milimetru platums ir kļuvis par universālu standartu, kas spēj izturēt vidējas jaudas kabeļu slodzes, kas tipiskas biroju ēkās, tirdzniecības centros un vieglajā ražošanā, kur lēmumu pieņemšanu par specifikāciju ietekmē līdzsvars starp jaudu un izmaksu efektivitāti. Šis izmērs ļauj novietot dažādu veidu kabeļus — ieskaitot barošanas sadalīšanas ķēdes, datu tīkla infrastruktūru un ēku automatizācijas vadības vadi — vienā kabeļu sistēmā, vienkāršojot uzstādīšanas logistikas procesus un samazinot kopējās materiālu izmaksas.

600 mm platums nodrošina ievērojami lielāku jaudu, vienlaikus paliekot pārvaldāms standarta uzstādīšanas brigādēm, izmantojot parastās atbalsta aprīkojuma un montāžas metodes. Šis izmērs ir īpaši vērtīgs augstas blīvuma elektriskās sadalīšanas situācijās, piemēram, serveru telpās, aprīkojuma galerijās un procesu vadības zonās, kur daudzi elektrotīkli jāsavieno kopīgos maršrutā. Papildu platums ļauj ieviest pareizas kabeļu atdalīšanas prakses, kas atdala barošanas līnijas no jutīgiem datu vai vadības kabeļiem, samazinot elektromagnētiskās traucējumu risku un veicinot atbilstību elektrības noteikumiem, kuri prasa fizisku atdalīšanu starp dažādu klasifikāciju elektrotīkliem.

Spēcīgas plata profila sistēmas

Lielu elektrisko kabeļu stiepļu trauku izmēri, kuru platums pārsniedz 750 milimetrus, atbilst smagu rūpniecisku objektu, elektroenerģijas ražošanas elektrostaciju un lielu infrastruktūras projektu prasībām, kur kabeļu daudzumi sasniedz ievērojamus apjomus. Standarta platumi — 750 milimetri, 900 milimetri un pat līdz 1200 milimetriem — nodrošina nepieciešamo jaudu galvenajām sadalības koridorām, kas koncentrē simtiem atsevišķu ķēžu, nodrošinot elektroapgādi plašiem rūpnieciskajiem kompleksiem. Šādi ievērojami izmēri prasa izturīgas balstkonstrukcijas ar rūpīgi aprēķinātiem atstarpēm, lai saglabātu slodzes reitings un novērstu pārmērīgu izliekumu zem kabeļu kopējās masas un vides faktoru, piemēram, ledus uzkrāšanās ārējās instalācijās, ietekmes.

Šo plašā profila elektrokabeļu stieņu izmēru izvēle ietver detalizētus slodzes aprēķinus, kuros ņemtas vērā ne tikai uzstādīto kabeļu svars, bet arī dinamiskās slodzes, kas rodas apkopēs, kad tehniskie speciālisti var būt spiesti strādāt pašā kabeļu stieņu sistēmā vai pāri tai.

Augstuma un dziļuma izmēru standarti

Mazdziļas konfigurācijas

Dziļuma mērījums elektrisko kabeļu kāpņu izmēri nosaka vertikālo brīvo augstumu kabeļu saišķiem un tieši ietekmē sistēmas slodzes izturības raksturlielumus un kabeļu ievietošanas jaudu. Sejas dziļuma profili ar augstumu no 50 milimetriem līdz 75 milimetriem ir izstrādāti lietojumiem, kurās izmanto plakanas kabeļu izvietošanas shēmas, kur horizontālais brīvais telpas apjoms ir mazāk ierobežots, bet vertikālais brīvais augstums joprojām ir ļoti vērtīgs, piemēram, zem paceltām grīdām vai zema augstuma griestu kanālos. Šie sejas konfigurācijas efektīvi darbojas ar mazāka šķērsgriezuma kabeļiem, kuriem nav nepieciešama ievērojama vertikāla kabeļu kārtošana un kuri saglabā savu formu bez būtiska izliekšanās starp atbalsta punktiem.

Šo seklās elektrokabeļu stieņu izmēru ierobežotais dziļums prasa rūpīgu uzmanību kabeļu liekšanas rādiusa prasībām, jo nepietiekams dziļums var piespiest kabeļus veidot stingrākas līknes, nekā to atļauj ražotāja specifikācijas, kas potenciāli var bojāt iekšējos vadītājus vai izolācijas sistēmas. Instalāciju projektētājiem jākoordinē stieņa dziļuma un kabeļa izmēra attiecība, lai nodrošinātu, ka pat lielākie sistēmā izmantotie kabeļi var veikt nepieciešamās virziena izmaiņas, nepārsniedzot minimālo liekšanas rādiusu robežas, kas saglabā kabeļa integritāti un elektrisko veiktspēju visā sistēmas ekspluatācijas laikā.

Standarta dziļuma profili

Standarta dziļuma elektrokabeļu stieņu izmēri, kas svārstās no 100 milimetriem līdz 150 milimetriem, atbilst lielākajai daļai vispārējām instalācijām, kur kabeļu veidi ir dažādi un, lai maksimāli izmantotu stieņa ietilpību, dažreiz nepieciešama vertikāla kabeļu kārtošana. 100 mm dziļums nodrošina pietiekamu vertikālu brīvo augstumu divām vai trim vidēja izmēra enerģijas kabeļu kārtām, vienlaikus saglabājot konstrukcijas efektivitāti, kas ļauj uzturēt materiālu izmaksas saprātīgas un uzstādīšanas svaru pārvaldāmu. Šis dziļuma parametrs ir kļuvis par noklusējuma izvēli komerciālo ēku elektroapgādes sistēmās, kur jāsaplūst dažādu veidu kabeļiem — barošanas vadiem, atzarojuma ķēdēm un sakaru vadībai — kopīgos caurulēs vai stieņos.

150 mm dziļums nodrošina uzlabotu ietilpību projektos, kuros izmanto lielāka izmēra vadītājus vai augstu kabeļu blīvumu, kur vairāku slāņu izveide kļūst neizbēgama. Šis izmērs ir īpaši vērtīgs rūpnieciskajās vidēs, kur barošanas sadale notiek ar lieliem barošanas kabeļiem, kuri katrs aizņem ievērojamu šķērsgriezuma laukumu, tādēļ nepieciešams pietiekams dziļums, lai novērstu pārmērīgu kabeļu kārtošanu, kas var izraisīt siltuma uzkrāšanos vai padarīt kabeļu identifikāciju un apkopējas darbības nevajadzīgi grūtības objekta personālam.

Dziļā profila pielietojumi

Dziļu elektrokabeļu stieņu izmēri, kuru augstums ir 200 milimetri vai vairāk, paredzēti specializētām lietojumprogrammām smagajā rūpniecībā, elektroapgādes apakšstacijās un tehnoloģiskajās iekārtās, kur ļoti lieli kabeļi vai augstas blīvuma kabeļu saišķi prasa maksimālu vertikālo brīvo augstumu. Šie dziļie profili ļauj organizēti novietot vairākus kabeļu slāņus, vienlaikus saglabājot pietiekamu attālumu starp slāņiem siltuma izvadīšanai un fiziskam piekļuvumam diagnostikas vai modifikācijas darbu laikā. Ievērojamais profila dziļums arī nodrošina elastību, lai piemērotu dažāda izmēra kabeļus, kuru izmēri var būt ļoti atšķirīgi vienā un tajā pašā uzstādīšanā, tādējādi novēršot nepieciešamību bieži pārejot no viena stieņa izmēra uz citu, kad mainās kabeļu prasības maršruta garumā.

Inženierijas apsvērumi dziļu profila elektrokabeļu stieņu izmēriem ietver palielinātu vēja slodzi ārējās instalācijās un lielākas horizontālās spēku iedarbības seismiskajās zonās, kur augstākais smaguma centrs, ko rada smagi kabeļu slodzes lielākā dziļumā, ietekmē struktūras stabilitātes aprēķinus.

Garuma standarti un praktiski apsvērumi

Ražošanas garuma konvencijas

Elektrisko kabeļu stieņu standarta ražošanas garumi parasti ievēro modulāras sistēmas, kas nodrošina līdzsvaru starp materiālu efektivitāti, transportēšanas loģistiku un uzstādīšanas ērtību; visizplatītākie garumi ir 2,4 metri, 3,0 metri un 6,0 metri — atkarībā no reģionālajām normām un ražotāju iespējām. Standarta garumu izvēle atspoguļo praktiskus apsvērumus, tostarp transportlīdzekļu izmērus, tipisku uzstādīšanas komandu manipulācijas spējas un koordināciju ar ēku strukturālajiem režģiem, kas nosaka dabiskās balstpunktu atrašanās vietas. Šie standartizētie garumi samazina ražošanas sarežģītību un krājumu prasības, vienlaikus nodrošinot pietiekamu elastību, lai lielākajai daļai uzstādīšanas konfigurāciju varētu pielāgoties, stratēģiski kombinējot pilnus sekciju garumus ar vietā grieztiem gabaliem pie beigu punktiem.

Standarta elektrisko kabeļu stieņu modulārā daba ļauj efektīvi plānot projektus, kur materiālu daudzumu var aprēķināt, balstoties uz maršrutēšanas attālumiem un atbalsta elementu novietojuma prasībām, minimizējot materiālu izšķiešanu un vienlaikus nodrošinot pietiekamu krājumu pieejamību laicīgai projekta pabeigšanai. Uzņēmumiem, kas veic montāžu, ir priekšrocības no standarta garumu paredzamības, izstrādājot uzstādīšanas secību un piešķirot darba grupas, jo vienveidīgo sekciju vienmērīgās apstrādes īpašības ļauj optimizēt darba procesus, samazinot darbaspēka izmaksas un uzstādīšanas termiņus salīdzinājumā ar pielāgotiem, vietā izgatavotiem risinājumiem, kuriem nepieciešama mērīšana un pielāgošana uz vietas.

Atstarpes attālumu attiecības

Tray garuma un balststarpu attāluma attiecība ir būtisks inženierijas parametrs, kas ietekmē gan strukturālo veiktspēju, gan uzstādīšanas ekonomiku elektrisko kabeļu tray izmēriem visās platuma un dziļuma kategorijās. Maksimāli atļautie starpbalstu attālumi mainās atkarībā no tray platuma, dziļuma, materiāla biezuma, kabeļu slodzes un vides faktoriem, piemēram, ārējai izvietošanai, kur ledus un vēja slodzes rada papildu spēkus. Platas un dziļas tray parasti ļauj garākus attālumus starp balstiem to iebūvētās lielākas strukturālās stingrības dēļ, kamēr smagi slodzītām sistēmām nepieciešami īsāki starpbalstu attālumi, lai novērstu pārmērīgu izliekumu, kas varētu bojāt kabeļus vai radīt vizuālas problēmas redzamās arhitektūras lietojumos.

Projektētājiem jāsaskaņo vēlme pēc garākām atstarpēm, kas samazina balstiekārtu daudzumu un uzstādīšanas darbaspēka izmaksas, ar nepieciešamību saglabāt pietiekamus strukturālos drošības rezervus, lai nodrošinātu drošu sistēmas darbību visos paredzētajos slodzes apstākļos. Nozares standarti un ražotāju slodzes tabulas sniedz norādījumus par maksimālajām ieteicamajām atstarpēm dažādu elektrisko kabeļu stiepļu trauku izmēriem dažādos slodzes scenārijos, tomēr vietējie apstākļi — tostarp seismiskās prasības, korozīvā vide vai neparastas uzstādīšanas ģeometrijas — var prasīt piesardzīgākas (īsākas) atstarpi, lai nodrošinātu ilgtermiņa sistēmas uzticamību un atbilstību normatīvajiem aktiem.

Vietas modificēšanas prakse

Kaut arī standarta garumi dominē materiālu iegādē, elektrokabeļu stieņu sistēmu izmēru laukumā veiktas pārveidojumi joprojām ir ikdienišķa nepieciešamība, lai pielāgotu faktiskajiem uzstādīšanas apstākļiem, tostarp precīziem pievienošanas punktiem, būvniecības laikā atklātām šķēršļiem un koordinācijai ar citām ēku sistēmām, kas konkurē par to pašu telpisko apjomu. Mūsdienu elektrokabeļu stieņu sistēmas izmanto savienošanas aprīkojumu, kas paredzēts, lai nodrošinātu drošu sekciju savienošanu neatkarīgi no tā, vai tās atbilst pilnīgiem rūpnīcas garumiem vai laukumā sagrieztām daļām, saglabājot strukturālo nepārtrauktību un elektrisko savienojumu prasības visā uzstādīšanā. Uzņēmējiem jānodrošina, ka laukumā veiktās pārveidojumi saglabā sākotnējā projektā paredzēto slodzes izturību, izvairoties no griezumiem vai pārveidojumiem, kas var sabojāt strukturālo integritāti vai radīt asus malas, kas var bojāt kabeļu izolāciju uzstādīšanas laikā vai vēlākās apkopēs.

Laukā veikto sagriezumu un izmaiņu biežums ietekmē projekta izmaksas, palielinot darbaspēka prasības un potenciālo materiālu izšķiešanu, tāpēc precīzi sākotnējie mērījumi un koordinācija ar citām specialitātēm ir būtiski izmaksu kontrolei, vienlaikus nodrošinot termiņu ievērošanu. Arvien vairāk uzlabotie projekti izmanto trīsdimensiju koordinācijas modelēšanu, lai minimizētu laukā veicamās izmaiņas, risinot telpiskos konfliktus projektēšanas posmā; tomēr praktiskās būvniecības pieļaujamības un neparedzētās vietnes apstākļi nodrošina, ka pat visaptverošākajos plānošanas pasākumos daļēja pielāgošana laukā paliek neizbēgama.

Slodzes vērtēšanas specifikācijas

Nemitīgās slodzes izturības koeficienti

Elektrisko kabeļu stieņu sistēmu slodzes reitings atspoguļo maksimālo svaru, ko var droši izturēt vienības garumā statiskos apstākļos, un jauda mainās atkarībā no stieņu sistēmas platuma, dziļuma, materiāla biezuma un attāluma starp balstpunktiem. Ražotāji publicē slodzes tabulas, kurās norādītas pieļaujamās slodzes dažādos attālumos starp balstpunktiem, ļaujot projektētājiem pielāgot stieņu sistēmu izmērus un balstpunktu novietojumu paredzamajiem kabeļu svariem, vienlaikus saglabājot pietiekamus drošības koeficientus. Nenovērtējamās slodzes aprēķinos jāņem vērā visu uzstādīto kabeļu kopējais svars, kas var ievērojami atšķirties atkarībā no vadītāju izmēriem, izolācijas veidiem un kabeļu konstruēšanas metodēm, kas ietekmē svaru vienības garumā dažādu kabeļu klasifikāciju gadījumā.

Precīza slodzes novērtēšana prasa detalizētu zināšanu par plānotajām kabeļu uzstādīšanām, tostarp kabeļu daudzumu, izmēriem un maršrutēšanas ceļiem; šāda informācija var nebūt pilnībā noteikta agrīnajās projektēšanas fāzēs, kad jānorāda elektrokabeļu stieņu dimensijas, lai atbalstītu vispārējo projekta grafiku. Konsekvēla inženierprakse ietver stieņu sistēmu norādīšanu ar slodzes izturību, kas pārsniedz minimālās aprēķinātās prasības, nodrošinot rezerves jaudu, kas ļauj pielāgoties projektēšanas izmaiņām būvniecības laikā un nākotnē pievienot papildu kabeļus objekta ekspluatācijas laikā, neprasot dārgas stieņu sistēmu modernizācijas vai papildu balstiekārtu uzstādīšanu.

Dinamiskās un vides slodzes

Jāņem vērā ne tikai statiskā kabeļu svara ietekme, bet arī jāizvēlas elektrokabeļu stieņu dimensijas, lai nodrošinātu dinamisko slodžu uzņemšanu, kas rodas uzstādīšanas un apkopēs, kā arī vides spēku — piemēram, vēja, sniega un seismisko ietekmju — reģionos, kur ir iespējami zemestrīces. Dinamiskās slodzes uzstādīšanas laikā rodas, kad kabeļu rullīši tiek novietoti uz pabeigtiem stieņu posmiem vai kad uzstādīšanas personāls strādā no stieņu virsmām, īslaicīgi izraisot koncentrētas slodzes, kas var pārsniegt izkliedēto kabeļu svaru. Atbildīgais inženierprojektēšanas process ietver drošības koeficientus, kas ņem vērā šādas īslaicīgās situācijas, nepieprasot īpašas apstrādes procedūras, kas palēninātu uzstādīšanas tempu vai palielinātu darbaspēka izmaksas.

Vides slodzes apsvērumi ārējo elektrokabeļu stieņu dimensiju noteikšanai ietver vēja spiediena aprēķinus, kas balstīti uz vietējiem klimatiskajiem datiem un ēku izvietojuma kategorijām, kā arī sniega un ledus uzkrāšanās novērtējumus, kas aukstā klimata reģionos var būtiski palielināt pastāvīgās slodzes. Zemestrīces projektēšanas prasības zemestrīču bīstamās zonās paredz īpašas stiprinājuma konfigurācijas un samazinātas atstarpes, lai ierobežotu stieņu kustību zemes svārstību laikā, aizsargājot gan stieņu sistēmu, gan atbalstītos kabeļus no bojājumiem, kas varētu apdraudēt objekta elektroapgādes integritāti avārijas situācijās, kad uzticama elektroenerģijas sadale kļūst īpaši svarīga.

Nākotnes paplašināšanas rezerves

Prātīga elektrokabeļu stieņu sistēmu izmēru izvēle ietver arī nākotnē paredzēto kabeļu pievienošanu, kas var būt nepieciešama objekta paplašināšanas vai aprīkojuma modernizācijas laikā, izvairoties no bieži sastopamās kļūdas — norādīt sistēmas, kuru izmēri precīzi atbilst sākotnējām slodzēm, bet neatstāj rezervi izaugsmei. Nozaru labākās prakses parasti ieteic ierobežot sākotnējo kabeļu aizpildījumu līdz 50–60 % no norādītās stieņu sistēmas jaudas, saglabājot ievērojamu brīvo vietu papildu kabeļiem, vienlaikus nodrošinot pareizu kabeļu ventilāciju un pieejamību. Šis piesardzīgais pieejas veids var palielināt sākotnējās materiālu izmaksas salīdzinājumā ar minimāli izmērotām sistēmām, taču tas ievērojami samazina nākotnē radīsies modificēšanas izmaksas un ekspluatācijas traucējumus, kas rodas tad, kad kabeļu papildināšanai ir jāuzstāda paralēlas stieņu sistēmas vai jāveic dārga esošo ķēžu pārvietošana, lai atbrīvotu vietu jauniem kabeļiem.

Ekonomiskā analīze, kas pamato lielāku elektrisko kabeļu stiepļu trauku izmēru izvēli, ir jāveic, balansējot augstāko sākotnējo ieguldījumu pret paredzēto nākotnes ietaupījumu pašreizējo vērtību, ko nodrošina vienkāršotas paplašināšanas procedūras un saglabāta ekspluatācijas elastība. Iekārtas, kurās notiek straujas tehnoloģiskās izmaiņas vai kurām paredzēts izaugsmes posms, iegūst būtisku priekšrocību no pietiekami lieliem sākotnējiem trauku izmēriem, kas novērš vai pilnībā izslēdz nepieciešamību veikt lielas elektroinfrastruktūras pārbūves, kamēr stabili darbojošās iekārtas ar skaidri noteiktiem ilgtermiņa prasībām var attaisnot ciešāk izvēlētus sistēmu izmērus, kas maksimāli optimizē sākotnējo kapitāla izmantošanu.

Lietošanai specifiskas izmēru izvēle

Datortelpas un IT infrastruktūra

Datuziņu centru vides prasa rūpīgi izvēlēties elektrokabeļu stieņu izmērus, ņemot vērā augstas blīvuma strāvas sadali un plašas strukturētās kabeļu sistēmas īpatnības, kas nodrošina tīkla datu pārraidi pa visu objektu. Strāvas un datu infrastruktūras saplūšana kopīgos caurulēs prasa stieņu sistēmas, kas nodrošina pietiekamu jaudu, vienlaikus saglabājot fizisko atdalījumu, lai samazinātu elektromagnētiskās starojuma iespējamību starp augststrāvas strāvas ķēdēm un jutīgām datu pārraides kabelēm. Standarta prakse paredz atsevišķas stieņu sistēmas strāvas un datu ķēdēm, kur strāvas sadalīšanai paredzēto elektrokabeļu stieņu izmēri parasti atbilst 600 milimetru platumam, bet datu kabeļu stieņiem var izmantot šaurākas profila konfigurācijas, ja kabeļu skaits paliek mērens salīdzinājumā ar atbalstīto ķēžu skaitu.

Datu centru tehnoloģiju ātrā attīstība īpaši pamato pārmērīgi lielu elektrokabeļu stieņu dimensiju izvēli, lai nodrošinātu iespēju aprīkojuma modernizācijai, kas ievieš augstākas jaudas blīvumus un papildu dzesēšanas infrastruktūru, neprasot traucējošas kabeļu stieņu pārbūves. Mūsdienu hipermērogu datu centri arvien biežāk norāda 900 mm vai platus galvenos sadalības kabeļu stieņus gar galvenajām koridorēm, pieņemot augstākas sākotnējās izmaksas pretī ekspluatācijas elastībai, kas atbalsta nepārtrauktu objekta optimizāciju bez lielām būvdarbībām, kuras varētu apdraudēt kritisku informācijas tehnoloģiju darbību.

Rūpnieciskās ražošanas vienības

Ražošanas vides uzliek dažādas prasības elektrisko kabeļu stieņu izmēriem, ko nosaka augstas jaudas aprīkojuma barošanas līniju, plašu motoru vadības ķēžu, tehnoloģiskās instrumentu vadu un drošības sistēmu savienojumu kombinācija, kas raksturīga modernajām automatizētajām ražošanas iekārtām. Galvenās sadalīšanas trases parasti izmanto lielas platuma stieņus 600–900 mm diapazonā, lai apvienotu galvenās barošanas līnijas, kas nodrošina ražošanas aprīkojumu, kamēr zaru sistēmas, kas apkalpo atsevišķas mašīnas vai darba šūnas, izmanto šaurākus izmērus, kas atbilst vietējo ķēžu skaitam. Rūpnieciskā vide ievieš papildu atlases faktorus, tostarp putekļu, mitruma, ķīmisko piesārņotāju un mehāniskās ietekmes riska pakļaušanu, kas var ietekmēt materiāla izvēli un virsmas apdari virs pamata izmēru specifikācijām.

Elastība ir galvena problēma ražošanas pielietojumos, kur ražošanas līniju pārkonfigurācijas, aprīkojuma nomaiņa un procesu izmaiņas notiek regulāri visā ražošanas telpu ekspluatācijas laikā. Pielāgotas elektrokabeļu stiepļu sistēmu izmēri, kas nodrošina ievērojamu rezerves jaudu, ļauj operatīvi pielāgoties mainīgajām ražošanas prasībām, neveicot ievērojamas elektroinfrastruktūras izmaiņas, kuras prasītu dārgu ražošanas apstāšanos un ilgstošus projekta termiņus regulatīvajām atļaujām un būvdarbiem aizņemtās rūpnieciskās telpās.

Komercbūvju pielietojums

Komerciālās ēkas, tostarp biroji, veikalu centri un institucionālas iekārtas, parasti izmanto vidēja izmēra elektrokabeļu stieņus, kuru izmēri nodrošina pietiekamu jaudu, vienlaikus atbilstot arhitektoniskajām koordinācijas prasībām telpās, kur redzamā infrastruktūra var ietekmēt estētiskos apsvērumus. Tipiski specifikāciju parametri ir 450–600 mm platība un 100–150 mm dziļums; šie izmēri nodrošina tipisku komerciālo enerģijas sadali un apgaismojuma vadības prasību izpildi, vienlaikus iekļaujoties standarta griestu plenuma dziļumā un saglabājot nepieciešamos attālumus no citām ēku sistēmām, tostarp ventilācijas un gaisa kondicionēšanas caurulēm un santehnikas sistēmām. Komerciālā vide uzsvēr vērtību efektivitāti un uzstādīšanas ātrumu, tādējādi veicinot standartizētu sistēmu izmantošanu, kas minimizē nepieciešamību veikt modifikācijas uz vietas un izmanto viegli pieejamus balstiekārtas komponentus, kas ir saderīgi ar tipiskām ēku strukturālām sistēmām.

Iznākuma telpu uzlabojumu elastība daudzu iznākumu komerciālajās ēkās attaisno nedaudz lielākus elektrisko kabeļu stiepļu trauku izmērus galvenajos sadalīšanas caurulēs, nodrošinot jaudu, lai apkalpotu dažādas iznākumu prasības bez būtiskām pamatbūves pārveidām nomas maiņas laikā. Nelielās papildu izmaksas par mazliet lielākiem traukiem ir nenozīmīgas salīdzinājumā ar izmaksām un traucējumiem, kas saistīti ar ārkārtas elektriskās jaudas uzlabošanu, kad jauni nomnieki ievieš jaudas prasības, kas pārsniedz sākotnējās ēkas elektriskās infrastruktūras iespējas.

Bieži uzdotie jautājumi

Kādi faktori nosaka piemērotus elektrisko kabeļu stiepļu trauku izmērus konkrētai uzstādīšanai?

Atbilstošas elektro kabeļu stieņu dimensijas ir atkarīgas no vairākiem koordinētiem faktoriem, tostarp kopējā kabeļu apjoma, kas jānovieto, kabeļu veidiem un to atsevišķajām izmēriem, piemērojamajām elektrotehniskajām normām attiecībā uz piepildījuma attiecībām un atdalīšanas attālumiem, paredzamajām nākotnes paplašināšanas vajadzībām, pieejamajām uzstādīšanas telpas ierobežojumiem, vides apstākļiem, kas ietekmē materiālu izvēli, un strukturālajām slodzes izturības prasībām. Inženieriem jānovērtē visa uzstādīšanas konteksta pilnība, nevis jāizvēlas dimensijas tikai pamatojoties uz pašreizējo kabeļu daudzumu, nodrošinot, ka izvēlētās specifikācijas atbalsta ilgtermiņa ekspluatācijas elastību, vienlaikus saglabājot atbilstību normām un drošības rezervi visos paredzamajos slodzes apstākļos, tostarp apkopēs un vides spēkos.

Kā standarta elektro kabeļu stieņu dimensijas atšķiras dažādos starptautiskajos tirgos?

Standarta elektrokabeļu stieņu izmēri atšķiras reģionos, atspoguļojot dažādas mērvienības sistēmas, būvniecības prakses un regulatīvos rāmjus starptautiskajos tirgos. Ziemeļamerikas specifikācijas galvenokārt izmanto collu pamatā balstītus izmērus ar parastajiem platumu — 6 collu, 12 collu, 18 collu un 24 collu profiliem, kamēr Eiropas un Āzijas tirgi parasti norāda izmērus metriskajā sistēmā ar standarta platumu — 150 milimetri, 300 milimetri, 450 milimetri un 600 milimetri. Neraugoties uz šīm mērvienību sistēmu atšķirībām, pamata izmēru attiecības un ietilpības diapazoni visā pasaulē paliek salīdzinoši vienoti, kas ļauj funkcionālu ekvivalenci pārejot no vienas sistēmas uz otru, tomēr tieša aizvietošana prasa rūpīgu pārbaudi, vai slodzes raksturlielumi un piedēkļu savietojamība atbilst dažādām ražošanas standartiem.

Vai elektrokabeļu stieņu izmērus var kombinēt vienā un tajā pašā uzstādīšanas sistēmā?

Dažādu elektrisko kabeļu stiepļu sistēmu izmantošana vienā un tajā pašā uzstādīšanas sistēmā nav tikai atļauta, bet arī ir parasta prakse sarežģītās ēkās, kur kabeļu daudzums ievērojami mainās dažādos maršrutēšanas ceļos. Pārejas starp stiepļu sistēmu izmēriem izmanto specializētus savienojumus, kas nodrošina nepārtrauktu strukturālo atbalstu un elektrisko savienojumu, vienlaikus pielāgojoties izmēru izmaiņām; šādas pārejas parasti notiek dabiskajos pārejas punktos, kur galvenās sadalīšanas koridoru zonas atzarojas mazākos palīgceļos, kas apkalpo lokāli izvietotās slodzes. Veiksmīga dažādu izmēru sistēmu ieviešana prasa rūpīgu plānošanu, lai nodrošinātu, ka pārejas notiek strukturāli piemērotās vietās ar pietiekamu atbalstu un ka kabeļu maršrutēšana caur pārejas savienojumiem atbilst prasītajiem liekšanas rādiusa noteikumiem, neprasot kabeļus bīdīt bojājošās konfigurācijās, kas varētu pasliktināt to darbību vai radīt uzstādīšanas grūtības.

Cik bieži elektrokabeļu stieņu izmērus jāpārvērtē iekārtas ekspluatācijas laikā?

Elektrokabeļu stieņu izmēru un jaudas izmantošanas regulāra novērtēšana jāveic kā daļa no ikdienas iekārtas tehniskās apkopes programmām, un oficiāli novērtējumi ir ieteicami katrreiz, kad plānotas būtiskas elektrosistēmas izmaiņas vai kad kabeļu aizpildījuma attiecība tuvojas 75 % no pieejamās jaudas. Proaktīva uzraudzība novērš situācijas, kad ārkārtas jaudas vajadzības nevar tikt apmierinātas esošajā infrastruktūrā, kas spiež veikt dārgas steidzamas papildu stieņu sistēmu uzstādīšanas darbus nepatīkamos apstākļos. Labi pārvaldītās iekārtas uztur aktuālu dokumentāciju par uzstādītajiem kabeļiem un atlikušo stieņu jaudu, kas ļauj racionāli plānot aprīkojuma papildināšanu vai īrnieku veiktās izmaiņas, kurās rodas jaunas elektroenerģijas vajadzības, kas jāintegrē esošajā sadalīšanas infrastruktūrā, neapdraudot drošības robežas vai atbilstību normatīvajiem aktiem.
