Bandas de Cabos: Tipos, Usos e Critérios de Seleção

Nas instalações elétricas modernas e nas instalações industriais, bandejas para Cabos desempenham o papel de estrutura fundamental dos sistemas organizados de gerenciamento de cabos. Esses componentes essenciais de infraestrutura fornecem trajetórias estruturadas para cabos de alimentação, controle e comunicação, garantindo ao mesmo tempo operação segura e eficiente em diversas aplicações. Compreender os fundamentos das bandas de cabos torna-se crucial para engenheiros, empreiteiros e gestores de instalações que precisam projetar sistemas confiáveis de distribuição elétrica capazes de atender tanto às necessidades atuais quanto aos requisitos futuros de expansão.

A evolução da gestão de cabos transformou-se significativamente nas últimas décadas, com as bandejas de cabos surgindo como a solução preferida para instalações complexas. As instalações modernas exigem sistemas sofisticados de roteamento capazes de acomodar centenas ou milhares de cabos, mantendo ao mesmo tempo a acessibilidade necessária para manutenção e modificações. Esses sistemas de suporte demonstraram sua eficácia em ambientes que vão desde fábricas até centros de dados, onde o roteamento organizado de cabos impacta diretamente a eficiência operacional e a conformidade com normas de segurança.

Compreendendo os Fundamentos das Bandejas Portacabos

Componentes Principais e Princípios de Design

As bandejas de cabos são constituídas por diversos componentes fundamentais que atuam em conjunto para criar um sistema de suporte abrangente. Os principais elementos estruturais incluem o corpo da bandeja, que forma o caminho principal para os cabos, além de diversos acessórios e conexões que permitem configurações complexas de roteamento. Os suportes de fixação fornecem os pontos de montagem necessários nas estruturas do edifício, enquanto as tampas oferecem proteção contra fatores ambientais, sempre que necessário.

A filosofia de projeto por trás das bandejas para cabos enfatiza tanto a funcionalidade quanto a flexibilidade. Esses sistemas devem acomodar diferentes tamanhos, pesos e quantidades de cabos, mantendo ao mesmo tempo a integridade estrutural sob diversas condições de carga. O design aberto da maioria das bandejas para cabos promove ventilação natural, o que ajuda a prevenir o acúmulo de calor que poderia danificar cabos sensíveis ou criar riscos à segurança em ambientes fechados.

Construção de Materiais e Durabilidade

As normas de fabricação para bandejas para cabos priorizam durabilidade e resistência à corrosão, garantindo desempenho de longo prazo em ambientes desafiadores. A construção em aço oferece excelentes características de resistência mecânica, enquanto os revestimentos galvanizados proporcionam proteção reforçada contra umidade e exposição química. As variantes em aço inoxidável oferecem resistência superior à corrosão para aplicações industriais severas ou instalações externas, onde fatores ambientais representam desafios significativos.

As tecnologias avançadas de revestimento melhoraram ainda mais a durabilidade das bandejas para cabos em aplicações exigentes. A galvanização a quente cria uma barreira robusta contra a corrosão, enquanto os sistemas de pintura a pó oferecem proteção adicional e apelo estético. Essas medidas protetoras garantem que as bandejas para cabos mantenham sua integridade estrutural e aparência ao longo de toda a sua vida útil operacional, reduzindo os requisitos de manutenção e os custos de substituição.

Classificação e Tipos de Bandejas para Cabos

Bandejas Portacabos Tipo Escada

As bandejas para cabos do tipo escada representam uma das configurações mais comuns utilizadas em instalações industriais e comerciais. Esses sistemas possuem trilhos laterais paralelos conectados por degraus em intervalos regulares, criando uma aparência semelhante à de uma escada, que fornece excelente suporte para cabos pesados. O espaçamento entre os degraus pode ser personalizado para acomodar diferentes diâmetros de cabos e requisitos de carga, tornando as bandejas do tipo escada versáteis para diversas aplicações.

O design aberto das bandejas para cabos em forma de escada oferece diversas vantagens, incluindo ventilação superior para dissipação de calor e fácil acesso para instalação e manutenção dos cabos. Essa configuração funciona particularmente bem para cabos de energia e condutos grandes que geram calor significativo durante a operação. O projeto estrutural distribui uniformemente o peso pelos pontos de apoio, permitindo que essas bandejas suportem cargas substanciais de cabos sem comprometer a segurança ou o desempenho.

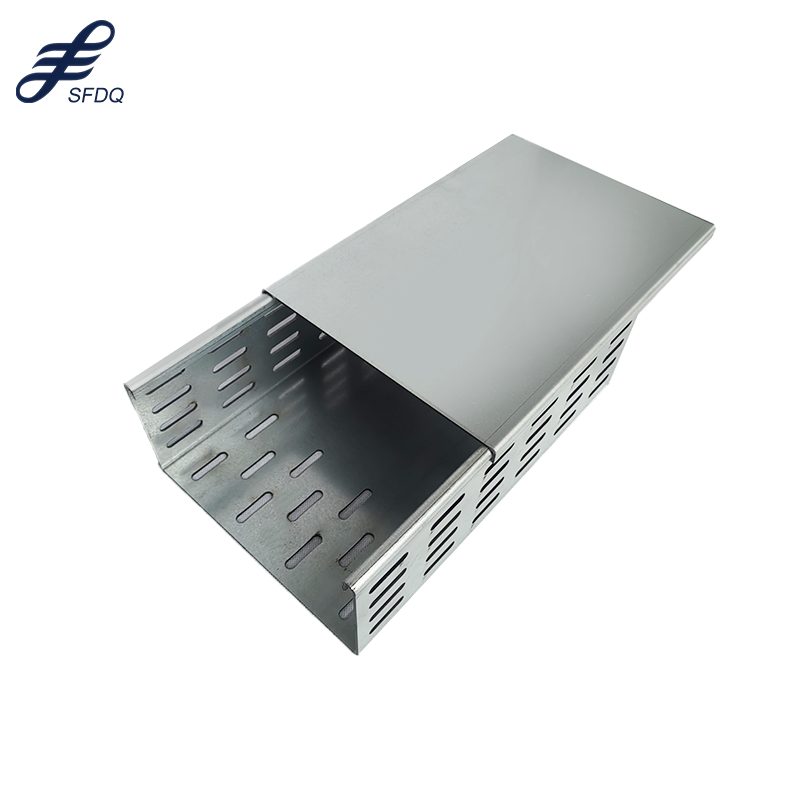

Bandejas portacabos perfuradas

As bandejas perfuradas para cabos possuem fundos sólidos com orifícios posicionados estrategicamente, proporcionando ventilação controlada ao mesmo tempo que oferecem maior suporte aos cabos do que os sistemas do tipo escada. Esse projeto funciona excepcionalmente bem para cabos menores, que, de outra forma, poderiam cair pelas aberturas nas bandejas em forma de escada. O padrão de perfuração pode ser personalizado para equilibrar as necessidades de ventilação com os requisitos de suporte estrutural.

Essas bandejas de cabos destacam-se em aplicações onde os cabos exigem suporte contínuo ao longo de todo o seu comprimento, como em centros de dados ou salas de controle com numerosos cabos de pequeno diâmetro. O design perfurado mantém excelentes características de fluxo de ar, ao mesmo tempo que impede que cabos pequenos fiquem pendentes entre os pontos de suporte. Essa configuração também simplifica a organização dos cabos e reduz o risco de danos aos cabos durante instalação ou atividades de manutenção.

Bandas Portacabos com Fundo Sólido

As bandejas de cabos com fundo sólido oferecem proteção máxima para cabos sensíveis, garantindo suporte completo ao longo de toda a extensão do cabo. Esses sistemas possuem fundos sólidos contínuos que protegem os cabos contra poeira, umidade e outros contaminantes ambientais. O design fechado torna as bandejas com fundo sólido ideais para aplicações que envolvem cabos de instrumentação delicados ou sistemas de comunicação que exigem proteção reforçada.

Embora as bandejas de cabos com fundo sólido ofereçam proteção superior, é necessário considerar cuidadosamente a ventilação e a dissipação de calor. O espaçamento e o roteamento adequados tornam-se fundamentais para evitar o acúmulo de calor, que poderia danificar os cabos ou criar riscos à segurança. Essas bandejas frequentemente incorporam recursos de drenagem para lidar com o acúmulo de umidade e podem exigir sistemas adicionais de ventilação em aplicações de alta temperatura.

Aplicações Industriais e Casos de Uso

Instalações de Fabricação e Processamento

Os ambientes de manufatura apresentam desafios únicos para os sistemas de gerenciamento de cabos, exigindo soluções robustas capazes de suportar condições adversas, ao mesmo tempo que mantêm a confiabilidade operacional. Bandejas para Cabos nesses ambientes, os sistemas devem acomodar redes de distribuição de energia, redes de controle e cabos de instrumentação, além de proporcionar fácil acesso para manutenção e modificações. O ambiente industrial envolve, frequentemente, exposição a produtos químicos, extremos de temperatura e tensões mecânicas, exigindo materiais de construção duráveis e revestimentos protetores.

Indústrias de processo, como plantas petroquímicas, instalações de processamento de alimentos e fábricas farmacêuticas, exigem configurações especializadas que atendam a rigorosos padrões de segurança e higiene. bandeja de Cabos essas aplicações envolvem frequentemente classificações de áreas perigosas, nas quais as bandejas de cabos devem cumprir requisitos à prova de explosão e regulamentações de segurança contra incêndios. A seleção de materiais e revestimentos adequados torna-se crítica para garantir a compatibilidade com os procedimentos de limpeza e com cenários de exposição química.

Edifícios Comerciais e Institucionais

Edifícios comerciais utilizam amplamente bandejas de cabos para distribuir sistemas de energia e comunicação em estruturas de múltiplos andares. Edifícios de escritórios, hospitais, escolas e estabelecimentos comerciais exigem sistemas flexíveis de gerenciamento de cabos capazes de acompanhar as necessidades tecnológicas em constante evolução e as reconfigurações de espaço. As bandejas de cabos nesses ambientes devem equilibrar requisitos funcionais com considerações estéticas, muitas vezes exigindo tampas ou integração arquitetônica para manter o apelo visual.

As instalações de saúde apresentam requisitos particularmente complexos para sistemas de bandejas de cabos, devido à natureza crítica dos equipamentos médicos e dos sistemas de segurança de vida. Essas instalações devem suportar sistemas redundantes de alimentação elétrica, extensas redes de comunicação e conexões especializadas para equipamentos médicos, mantendo ao mesmo tempo a conformidade com as normas elétricas específicas para o setor de saúde. A capacidade de modificar e ampliar facilmente as rotas de cabos torna-se essencial à medida que a tecnologia médica continua a evoluir e as instalações se adaptam às necessidades em constante mudança dos cuidados aos pacientes.

Critérios de selecção e considerações de conceção

Cálculos de Carga e Requisitos Estruturais

O dimensionamento adequado de bandejas para cabos exige cálculos abrangentes de carga que levem em conta tanto o peso dos cabos quanto as forças dinâmicas que possam ocorrer durante a operação ou atividades de manutenção. Os engenheiros devem considerar o peso combinado de todos os cabos, incluindo eventuais adições futuras, bem como eventuais cargas de gelo em aplicações externas ou forças sísmicas em regiões propensas a terremotos. Esses cálculos garantem que as bandejas para cabos mantenham margens de segurança adequadas ao longo de toda a sua vida útil.

A análise estrutural vai além de simples cálculos de peso, abrangendo também limites de deformação, resistência à vibração e considerações sobre expansão térmica. As bandejas para cabos devem manter sua forma e alinhamento sob todas as condições de carga, a fim de evitar danos aos cabos e garantir o funcionamento adequado do sistema. O espaçamento entre suportes e os métodos de fixação desempenham papéis fundamentais na obtenção do desempenho estrutural exigido, ao mesmo tempo que minimizam os custos e a complexidade da instalação.

Fatores Ambientais e Requisitos de Proteção

As condições ambientais influenciam significativamente a seleção de bandejas para cabos, exigindo uma avaliação cuidadosa das faixas de temperatura, níveis de umidade, exposição a produtos químicos e radiação UV em aplicações externas. Ambientes corrosivos exigem materiais especializados ou revestimentos protetores capazes de suportar exposição prolongada sem degradação. Ciclos térmicos podem exigir juntas de expansão ou conexões flexíveis para acomodar o movimento térmico sem gerar concentrações de tensão.

Instalações externas apresentam desafios adicionais relacionados à proteção contra intempéries, drenagem e acessibilidade para atividades de manutenção. As bandejas para cabos nessas aplicações frequentemente requerem tampas, sistemas de aquecimento ou revestimentos especializados para garantir operação confiável durante todas as estações do ano. O projeto deve também considerar a carga de gelo, as forças do vento e a exposição à radiação UV, que podem afetar tanto a estrutura da bandeja quanto os cabos que ela suporta.

Expansão Futura e Flexibilidade

As instalações modernas de bandejas de cabos devem antecipar os requisitos futuros de expansão e as mudanças tecnológicas que possam afetar as necessidades de roteamento de cabos. Projetar sistemas com capacidade ociosa adequada e percursos de roteamento acessíveis permite modificações economicamente viáveis sem alterações importantes na infraestrutura. Essa abordagem voltada para o futuro revela-se particularmente valiosa em ambientes dinâmicos, onde o crescimento empresarial ou atualizações tecnológicas exigem capacidade adicional de cabos.

Os princípios de projeto modular aumentam a flexibilidade dos sistemas de bandejas de cabos, permitindo fácil reconfiguração e expansão. Conexões e acessórios padronizados possibilitam modificações eficientes, mantendo a integridade do sistema e a conformidade com as normas elétricas. A capacidade de adicionar facilmente circuitos derivados, realocar conexões de equipamentos ou acomodar novos tipos de cabos torna-se cada vez mais importante à medida que as instalações evoluem e se adaptam a requisitos operacionais em constante mudança.

Práticas e Normas Recomendadas para Instalação

Planejamento e Otimização do Layout

Instalações bem-sucedidas de bandejas para cabos começam com um planejamento abrangente que considere as necessidades atuais, a expansão futura e a acessibilidade para manutenção. O projeto do layout deve otimizar a eficiência do roteamento dos cabos, minimizando conflitos com outros sistemas prediais, como dutos de HVAC, tubulações hidráulicas e elementos estruturais. A coordenação adequada durante a fase de projeto evita modificações onerosas e garante que as bandejas para cabos se integrem perfeitamente à infraestrutura geral do edifício.

Modelagem tridimensional e softwares de detecção de colisões revolucionaram o projeto e o planejamento da instalação de bandejas para cabos. Essas ferramentas permitem que os projetistas visualizem cenários complexos de roteamento e identifiquem possíveis conflitos antes do início da construção. A capacidade de simular diferentes opções de layout ajuda a otimizar o uso de materiais, reduzir o tempo de instalação e garantir a conformidade com os requisitos normativos quanto a distâncias de segurança e acessibilidade.

Sistemas de Suporte e Métodos de Fixação

A integridade estrutural das instalações de bandejas para cabos depende fortemente do projeto adequado do sistema de suporte e da qualidade da instalação. Os suportes devem ter dimensões e espaçamento apropriados para suportar as cargas previstas, ao mesmo tempo que oferecem capacidade de ajuste adequada às condições do local. Os métodos de conexão entre as bandejas e os suportes devem acomodar o movimento térmico e manter a continuidade elétrica, quando exigida pelos sistemas de aterramento.

Sistemas avançados de fixação oferecem maior eficiência na instalação e confiabilidade a longo prazo, graças a métodos de conexão projetados e componentes padronizados. Conjuntos de suporte pré-fabricados reduzem os requisitos de mão de obra no local, garantindo, ao mesmo tempo, qualidade e desempenho consistentes. Esses sistemas frequentemente incorporam recursos como amortecimento de vibrações, proteção contra corrosão e facilidade de ajuste, o que melhora a qualidade geral da instalação e a confiabilidade operacional das bandejas para cabos.

Manutenção e Gestão do Ciclo de Vida

Programas de Manutenção Preventiva

Programas eficazes de manutenção para bandejas de cabos concentram-se na preservação da integridade estrutural e na proteção dos cabos que suportam ao longo do ciclo de vida do sistema. Inspeções regulares devem avaliar os níveis de corrosão, a integridade das juntas, o estado dos suportes e a organização dos cabos, a fim de identificar possíveis problemas antes que estes afetem a confiabilidade do sistema. A documentação das atividades de manutenção ajuda a identificar tendências e a otimizar os cronogramas de manutenção com base em dados reais de desempenho.

Os protocolos de manutenção preventiva incluem normalmente procedimentos de limpeza para remoção de detritos e contaminantes que poderiam acelerar a corrosão ou criar riscos de incêndio. Em ambientes industriais, a remoção regular de poeira, óleo e resíduos químicos contribui para a manutenção dos revestimentos protetores e evita a degradação tanto das bandejas de cabos quanto dos cabos que nelas estão instalados. Essas atividades de manutenção também oferecem oportunidades para verificar se os cabos estão adequadamente apoiados e organizados.

Atualizações e Modificações no Sistema

As instalações modernas exigem sistemas de gestão de cabos flexíveis que possam acomodar melhorias e modificações sem grandes alterações de infraestrutura. As bandejas de cabos concebidas com componentes modulares e interfaces normalizadas permitem expansões e reconfigurações eficientes do sistema. A capacidade de adicionar facilmente novas rotas de roteamento ou modificar as existentes ajuda as instalações a adaptarem-se às necessidades tecnológicas e aos requisitos operacionais em evolução.

A evolução tecnológica continua a conduzir a mudanças nos requisitos de cabos, desde o aumento das velocidades de transmissão de dados até a maior densidade de potência nos equipamentos modernos. Os sistemas de cabos devem ser capazes de suportar estas necessidades em evolução, mantendo simultaneamente a compatibilidade com a infraestrutura existente. O planejamento de futuras mudanças tecnológicas durante a instalação inicial ajuda a minimizar as interrupções e os custos associados a modificações e atualizações posteriores do sistema.

Perguntas Frequentes

Quais os factores que determinam a largura adequada da bandeja de cabos para uma instalação específica

A seleção da largura da bandeja de cabos depende do número e do tamanho dos cabos a serem instalados, além do espaçamento necessário para dissipação de calor e expansão futura. As normas do setor normalmente recomendam preencher as bandejas de cabos com no máximo 50% de sua área de seção transversal, para permitir ventilação adequada e facilitar a instalação dos cabos. O cálculo também deve considerar os requisitos de raio de curvatura dos cabos e as necessidades de acessibilidade para manutenção.

Como as condições ambientais afetam a seleção do material da bandeja de cabos

Fatores ambientais, como extremos de temperatura, umidade, exposição a produtos químicos e radiação UV, influenciam significativamente a escolha do material para as bandejas de cabos. Ambientes corrosivos exigem construção em aço inoxidável ou revestimentos protetores especializados, enquanto aplicações externas requerem acabamentos resistentes à radiação UV e recursos de proteção contra intempéries. Ciclos térmicos podem exigir materiais com características apropriadas de expansão térmica, a fim de evitar falhas relacionadas a tensões.

Quais são as principais diferenças entre bandejas para cabos em escada e bandejas perfuradas

As bandejas para cabos em escada possuem uma estrutura aberta com travessas em intervalos regulares, proporcionando excelente ventilação e fácil acesso, mas exigem suporte cuidadoso dos cabos para condutores menores. As bandejas perfuradas oferecem suporte contínuo na parte inferior por meio de furos estrategicamente posicionados, tornando-as ideais para cabos menores, ao mesmo tempo que mantêm boas características de fluxo de ar. A escolha entre esses tipos depende do tamanho dos cabos, dos requisitos de ventilação e do ambiente de instalação.

Como as bandejas para cabos devem ser integradas aos sistemas de proteção contra incêndio

A integração de proteção contra incêndio exige uma análise cuidadosa do roteamento das bandejas de cabos através de barreiras resistentes ao fogo, da vedação adequada das penetrações e do cumprimento dos requisitos de vedação contra fogo. Em determinadas aplicações, as bandejas de cabos podem necessitar de revestimentos ou coberturas resistentes ao fogo, e sua instalação não deve comprometer a integridade dos elementos construtivos classificados quanto à resistência ao fogo. A coordenação com os sistemas de supressão de incêndio garante que as bandejas de cabos não obstruam a cobertura dos sprinklers nem criem riscos de ignição.
