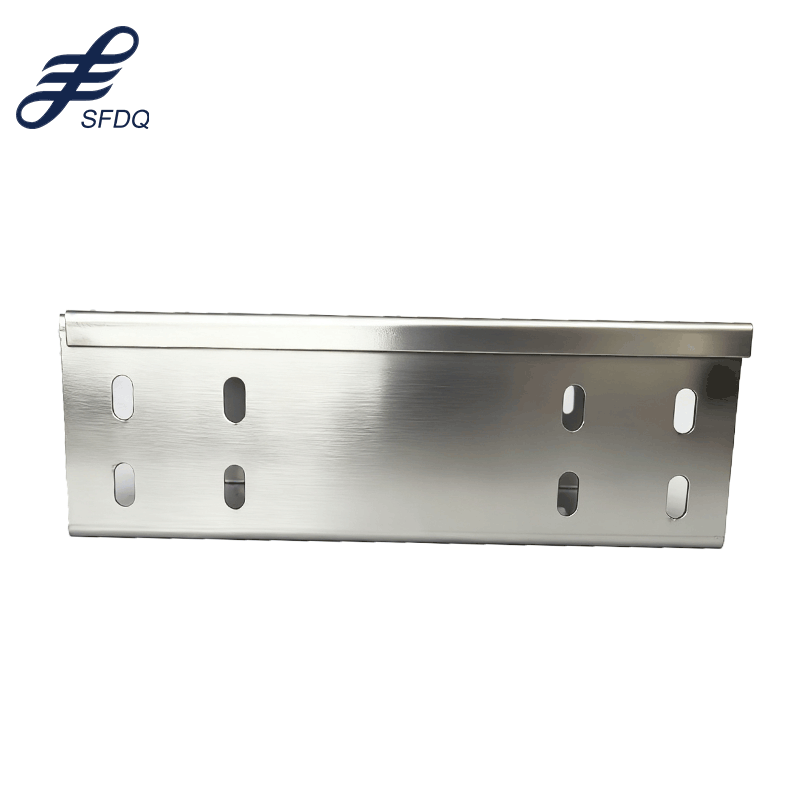

Como Planejar um Layout de Bandeja para Cabos para sua Instalação

Planejar um layout eficaz bandeja de Cabos é fundamental para qualquer instalação industrial ou comercial que exija sistemas organizados de gerenciamento de cabos. As bandas de cabos constituem a espinha dorsal da infraestrutura elétrica, oferecendo trajetórias seguras para cabos de energia, dados e comunicação em edifícios e complexos industriais. Um sistema bem projetado de bandas de cabos garante desempenho ideal, conformidade com normas de segurança e eficiência de manutenção a longo prazo, além de reduzir os custos de instalação e minimizar interrupções operacionais.

A fundação de uma instalação bem-sucedida de bandejas para cabos começa com um planejamento abrangente que considere as necessidades elétricas atuais e os requisitos de expansão futura. As instalações modernas exigem soluções sofisticadas de gerenciamento de cabos capazes de acomodar cargas de energia crescentes, circuitos adicionais de dados e tecnologias emergentes. Sem um planejamento adequado, as instalações de cabos frequentemente se tornam desorganizadas, levando a dificuldades de manutenção, riscos à segurança e projetos dispendiosos de reforma que poderiam ter sido evitados por meio de um projeto inicial estratégico.

Compreensão dos Tipos de Bandejas para Cabos e suas Aplicações

Bandejas para Cabos do Tipo Escada para Aplicações de Alta Resistência

Tipo de Escada bandejas para Cabos representam a escolha mais comum para instalações industriais devido à sua excepcional resistência e propriedades de ventilação. Essas bandejas para cabos possuem dois trilhos laterais paralelos conectados por degraus, formando uma estrutura aberta que permite excelente fluxo de ar ao redor dos cabos, ao mesmo tempo em que oferece suporte robusto para cargas elétricas pesadas. O design em escada facilita a instalação e a manutenção dos cabos, pois os técnicos podem acessar facilmente cabos individuais sem perturbar todo o feixe.

As instalações industriais normalmente utilizam bandejas para cabos em escada em trechos principais de distribuição, onde grandes quantidades de cabos de potência exigem roteamento seguro. Fábricas, centros de dados e instalações de processamento químico contam com esses sistemas para gerenciar alimentadores de alta tensão, circuitos de motores e fiação de controle. A construção aberta evita o acúmulo de calor que poderia degradar o isolamento dos cabos, prolongando a vida útil do sistema e melhorando sua confiabilidade em ambientes exigentes.

Bandas Perforadas para Cabos para Instalação Versátil

As bandas perforadas para cabos oferecem uma solução equilibrada entre o design aberto das bandas em escada e o fechamento completo dos sistemas de fundo sólido. O fundo perfurado fornece suporte adicional aos cabos, mantendo ao mesmo tempo a capacidade de ventilação essencial para a dissipação de calor. Essas bandas para cabos destacam-se em aplicações que exigem suporte moderado aos cabos, com proteção reforçada contra detritos e contaminantes ambientais.

Edifícios comerciais e complexos de escritórios frequentemente especificam bandas perforadas para cabos em instalações de telecomunicações e distribuição de energia de baixa tensão. As perfurações permitem amarrar os cabos diretamente ao fundo da banda, criando instalações organizadas que atendem aos requisitos estéticos sem comprometer o desempenho funcional. Essa flexibilidade de projeto torna os sistemas perforados ideais para áreas onde a organização e a aparência dos cabos são particularmente importantes.

Cálculos de Carga e Requisitos Estruturais

Determinação do Peso dos Cabos e das Taxas de Preenchimento

Cálculos precisos de carga constituem a base do projeto seguro de bandejas para cabos, exigindo uma análise detalhada dos pesos, quantidades e padrões de distribuição dos cabos. Os engenheiros devem calcular tanto a carga estática proveniente dos cabos instalados quanto as cargas dinâmicas decorrentes de atividades de manutenção, expansão térmica e forças sísmicas. As bandejas para cabos devem suportar essas cargas com fatores de segurança adequados, mantendo, ao mesmo tempo, a integridade estrutural durante toda a sua vida útil operacional.

Os cálculos da taxa de preenchimento garantem que as bandejas para cabos operem dentro dos limites seguros de capacidade, permitindo ainda expansão futura. As normas do setor normalmente recomendam taxas máximas de preenchimento de 50% para instalações em camada única e de 25% para configurações em múltiplas camadas. Essas orientações evitam o excesso de ocupação, que poderia prejudicar a dissipação de calor, dificultar os procedimentos de manutenção ou exceder a capacidade estrutural do sistema de bandejas.

Espaçamento dos Suportes e Projeto Estrutural

O espaçamento adequado dos suportes garante que as bandejas para cabos mantenham sua integridade estrutural sob as cargas máximas de projeto, minimizando a deflexão que poderia tensionar os cabos ou criar dificuldades na instalação. Os requisitos de espaçamento dos suportes variam conforme o tipo e a largura da bandeja, as condições de carga e os fatores ambientais, como variações de temperatura e atividade sísmica. As bandejas em escada normalmente exigem um espaçamento de suportes mais próximo do que os sistemas com fundo sólido, devido à sua construção aberta.

Os sistemas de suporte estrutural devem acomodar tanto forças verticais quanto horizontais, incluindo as tensões de puxamento dos cabos durante a instalação e as atividades de manutenção. Nas regiões sísmicas, é necessário considerar especialmente a contraventação lateral e as conexões flexíveis, que permitem movimento sem comprometer a integridade do sistema. O projeto da estrutura de suporte deve também facilitar futuras modificações e ampliações, sem exigir uma reconstrução significativa da instalação existente.

Estratégias de Planejamento de Roteamento e Percursos

Planejamento da Distribuição Horizontal

O roteamento de bandejas de cabos horizontais exige uma coordenação cuidadosa com outros sistemas prediais, incluindo dutos de HVAC, instalações hidráulicas, sistemas de proteção contra incêndio e elementos estruturais. Um planejamento eficaz estabelece trajetórias claras que minimizam conflitos, ao mesmo tempo que garantem folgas adequadas para acesso à manutenção. A estratégia de roteamento deve levar em conta tanto os requisitos atuais de instalação quanto as possibilidades de expansão futura, a fim de evitar modificações onerosas posteriormente.

Distribuição Principal bandejas para Cabos geralmente seguem os corredores prediais ou zonas específicas para utilidades, que oferecem trajetórias diretas entre salas elétricas e centros de carga. Os circuitos derivados exigem um planejamento cuidadoso para minimizar os comprimentos dos cabos, mantendo ao mesmo tempo padrões organizados de distribuição. O layout horizontal deve incorporar juntas de expansão e suportes apropriados para acomodar o movimento térmico e a acomodação estrutural do edifício ao longo do tempo.

Considerações Relativas às Elevações e Quedas Verticais

As instalações de bandejas de cabos verticais apresentam desafios únicos relacionados ao suporte dos cabos, ao acesso e aos requisitos de segurança. As trajetórias verticais exigem métodos especializados de suporte para evitar tensões nos cabos e garantir uma distribuição adequada do peso ao longo de toda a altura do sistema. As bandejas de cabos em aplicações verticais devem incorporar dispositivos apropriados de fixação dos cabos para impedir seu deslocamento durante ciclos térmicos ou eventos sísmicos.

O planejamento de instalações verticais exige coordenação com os requisitos de vedação contra fogo, assegurando que as passagens através de lajes e paredes mantenham as classificações de resistência ao fogo do edifício. As bandejas de cabos verticais frequentemente exigem espaçamentos menores entre os pontos de suporte e conexões estruturais reforçadas para suportar as cargas adicionais provenientes do peso dos cabos e das forças dinâmicas. As considerações relativas ao acesso tornam-se críticas para atividades de manutenção, exigindo plataformas adequadas ou disposições específicas de acesso para garantir a realização segura dos serviços.

Conformidade com Normas e Padrões de Segurança

Requisitos do Código Elétrico Nacional

A conformidade com o Código Elétrico Nacional (NEC) garante que as instalações de bandejas de cabos atendam às normas mínimas de segurança para instalações elétricas em instalações comerciais e industriais. O Artigo 392 do NEC trata especificamente dos requisitos para bandejas de cabos, incluindo normas de construção, métodos de instalação e limites de preenchimento de cabos. Compreender esses requisitos desde a fase inicial do planejamento evita modificações onerosas durante a construção e assegura a aprovação nas inspeções.

Os requisitos de resistência ao fogo impactam significativamente a seleção e os métodos de instalação de bandejas de cabos, especialmente em instalações críticas e edifícios de alta ocupação. As bandejas de cabos devem manter sua integridade estrutural durante eventos de incêndio, a fim de suportar circuitos de emergência e facilitar a evacuação segura. Em algumas instalações, são exigidas bandejas de cabos com classificação resistente ao fogo ou medidas adicionais de proteção contra incêndio para atender aos requisitos dos códigos de construção e às especificações das seguradoras.

Códigos e Normas Locais de Construção

Os códigos de construção locais frequentemente impõem requisitos adicionais além das normas nacionais, abordando preocupações regionais, como atividade sísmica, condições ambientais e tipos específicos de ocupação. Compreender os requisitos dos códigos locais no início do processo de projeto evita atrasos e garante que as instalações de bandejas para cabos recebam aprovação imediata das autoridades responsáveis pela edificação e pelas inspeções.

Os requisitos sísmicos impactam significativamente o projeto de bandejas para cabos em regiões propensas a terremotos, exigindo suportes reforçados e conexões flexíveis que permitam movimento sem comprometer a integridade do sistema. As instalações costeiras podem exigir materiais resistentes à corrosão e revestimentos protetores para suportar condições ambientais severas. As instalações industriais frequentemente enfrentam requisitos adicionais relacionados a áreas classificadas como perigosas, instalações à prova de explosão e especificações de resistência química.

Práticas e Técnicas Recomendadas para Instalação

Planejamento e Coordenação Pré-Instalação

A instalação bem-sucedida de bandejas para cabos começa com um planejamento abrangente pré-instalação, que coordena todos os ofícios e identifica possíveis conflitos antes do início da construção. Essa fase de planejamento deve incluir desenhos detalhados de oficina, quantitativos de materiais e sequências de instalação que otimizem a eficiência da construção, mantendo ao mesmo tempo os padrões de qualidade. A coordenação antecipada evita atrasos onerosos e garante que as bandejas para cabos se integrem adequadamente aos demais sistemas prediais.

Os requisitos de manuseio e armazenamento de materiais para bandejas para cabos exigem uma análise cuidadosa, devido às suas dimensões e características de peso. O armazenamento adequado previne danos causados pela exposição às intempéries e pelas atividades construtivas, garantindo, ao mesmo tempo, que os materiais permaneçam acessíveis às equipes de instalação. A sequência de instalação deve coordenar a colocação das bandejas para cabos com os demais ofícios, visando maximizar a eficiência e minimizar interferências nas atividades construtivas em andamento.

Controle de Qualidade e Procedimentos de Teste

Os procedimentos de controle de qualidade garantem que as instalações de bandejas para cabos atendam às especificações de projeto e aos requisitos de segurança durante todo o processo construtivo. Inspeções regulares devem verificar o espaçamento adequado dos suportes, a distribuição de cargas, as conexões de aterramento e a conformidade com os códigos e normas aplicáveis. A documentação dessas inspeções fornece registros valiosos para a colocação em serviço e para futuras atividades de manutenção.

Os procedimentos de ensaio para sistemas de bandejas para cabos concentram-se na integridade estrutural, na continuidade elétrica e na eficácia do aterramento. Ensaios de carga podem ser exigidos em instalações críticas ou em condições de carregamento incomuns, para verificar se o sistema opera conforme projetado. A documentação adequada dos resultados dos ensaios fornece confiança no desempenho do sistema e cria dados de referência para futuras atividades de manutenção e projetos de expansão.

Manutenção e Operação a Longo Prazo

Programas de Manutenção Preventiva

Programas de manutenção preventiva prolongam a vida útil dos sistemas de bandejas de cabos, garantindo ao mesmo tempo sua operação contínua, segura e confiável durante todo o ciclo de vida da instalação. Os cronogramas regulares de inspeção devem abordar a integridade estrutural, a proteção contra corrosão e a organização dos cabos, a fim de identificar possíveis problemas antes que estes gerem riscos à segurança ou interrupções operacionais. Os programas de manutenção devem também verificar se a carga de cabos permanece dentro dos limites projetados à medida que os sistemas forem expandidos ao longo do tempo.

O monitoramento da corrosão torna-se particularmente importante para bandejas de cabos em ambientes agressivos ou em instalações externas, onde a exposição à umidade, a produtos químicos ou ao ar salino pode acelerar a deterioração. Procedimentos regulares de limpeza removem detritos e contaminantes que poderiam reter umidade ou criar riscos de incêndio. A manutenção dos revestimentos protetores assegura resistência à corrosão a longo prazo e preserva a aparência estética das instalações visíveis.

Planejamento para expansão futura

O planejamento para expansão futura garante que os sistemas de bandejas de cabos possam acomodar as crescentes demandas elétricas sem exigir modificações ou substituições significativas. Os projetos iniciais devem incorporar capacidade ociosa e disposições para expansão, permitindo um crescimento ordenado, ao mesmo tempo que mantêm a organização e o desempenho do sistema. O planejamento para necessidades futuras evita sobrecarga e preserva o acesso eficiente para manutenção durante todo o ciclo de vida do sistema.

A evolução tecnológica continua a influenciar os requisitos das bandejas de cabos à medida que instalações adotam novos sistemas para automação, comunicações e gestão energética. As bandejas de cabos devem acomodar tipos, dimensões e quantidades variáveis de cabos, mantendo, ao mesmo tempo, a compatibilidade com instalações existentes. Abordagens de projeto flexíveis permitem que as instalações se adaptem a novos requisitos sem comprometer o desempenho ou a segurança do sistema já instalado.

Perguntas Frequentes

Quais fatores determinam a largura apropriada da bandeja de cabos para minha aplicação?

A seleção da largura da bandeja de cabos depende do número e do tamanho dos cabos, das taxas de preenchimento exigidas e das necessidades de expansão futura. As larguras padrão variam de 6 a 36 polegadas, com tamanhos personalizados maiores disponíveis para aplicações especiais. Considere tanto a quantidade atual de cabos quanto o crescimento previsto, para garantir capacidade adequada, evitando ao mesmo tempo instalações superdimensionadas que desperdicem espaço e aumentem os custos.

Como calcular o espaçamento adequado entre suportes para bandejas de cabos

Os cálculos do espaçamento entre suportes levam em conta o tipo de bandeja, sua largura, as condições de carga e os limites de deflexão especificados nas normas da indústria. As bandejas em escada normalmente exigem suportes a cada 2,4 a 3,7 metros, enquanto as bandejas de fundo sólido podem necessitar de um espaçamento menor, dependendo da carga. Consulte as especificações do fabricante e os requisitos de engenharia estrutural para determinar o espaçamento apropriado às condições específicas da sua instalação.

Quais são as principais diferenças entre bandejas de cabos de alumínio e de aço

As bandejas de cabos em aço oferecem resistência superior e proteção contra incêndio a um custo inicial mais baixo, tornando-as adequadas para aplicações industriais pesadas. As bandejas em alumínio proporcionam excelente resistência à corrosão e peso reduzido, diminuindo a mão de obra necessária para instalação e os requisitos de suporte em ambientes corrosivos. A seleção do material deve levar em conta as condições ambientais, os requisitos de carga e os custos ao longo do ciclo de vida, incluindo manutenção e substituição.

Como as bandejas de cabos se integram aos sistemas de proteção contra incêndio

A integração das bandejas de cabos à proteção contra incêndio exige coordenação com sistemas de chuveiros automáticos, materiais de vedação contra fogo e requisitos de alimentação elétrica de emergência. Pode ser necessário utilizar bandejas de cabos com classificação resistente ao fogo ou revestimentos protetores em áreas críticas, a fim de manter a integridade dos circuitos durante eventos de incêndio. A instalação adequada preserva as separações contra fogo entre diferentes níveis de tensão e garante que os sistemas de emergência permaneçam operacionais quando mais necessários.
