Mga Pangunahing Kaalaman sa Cable Trunking: Maayos na Pag-aayos ng mga Wire

Sa mundo ng disenyo ng industriya at pamamahala ng pasilidad, ang pagkakaiba sa pagitan ng isang mataas na antas ng pagganap na lugar ng trabaho at isang panganib sa operasyon ay madalas nakasalalay sa mga detalye ng pagpapatakbo ng mga kable. Kung ikaw ay nagpapasigla ng isang produksyon na sahig para sa mga bahagi ng sasakyan, pinamamahalaan ang kumplikadong suplay ng kuryente ng isang halaman ng metalurhiya, o inaayos ang isang presisyong selula para sa mga CNC wire bending machine, ang organisasyon ng iyong mga kable ay napakahalaga.

Kahit na cable Trays at ang mga hagdan ay nangangasiwa sa mabigat na gawain ng distribusyon ng kuryente, kable Trunking ay ang pangunahing solusyon para sa lokal na organisasyon, proteksyon, at estetikong integrasyon. Ang gabay na ito ay nagbibigay ng pangkalahatang balangkas ng kable Trunking mga pangunahing konsepto, na tumutulong sa iyo na lumipat mula sa isang "spaghetti" na anyo ng mga kable patungo sa isang propesyonal at mataas ang halaga ng imprastruktura.

Ano ang Cable Trunking?

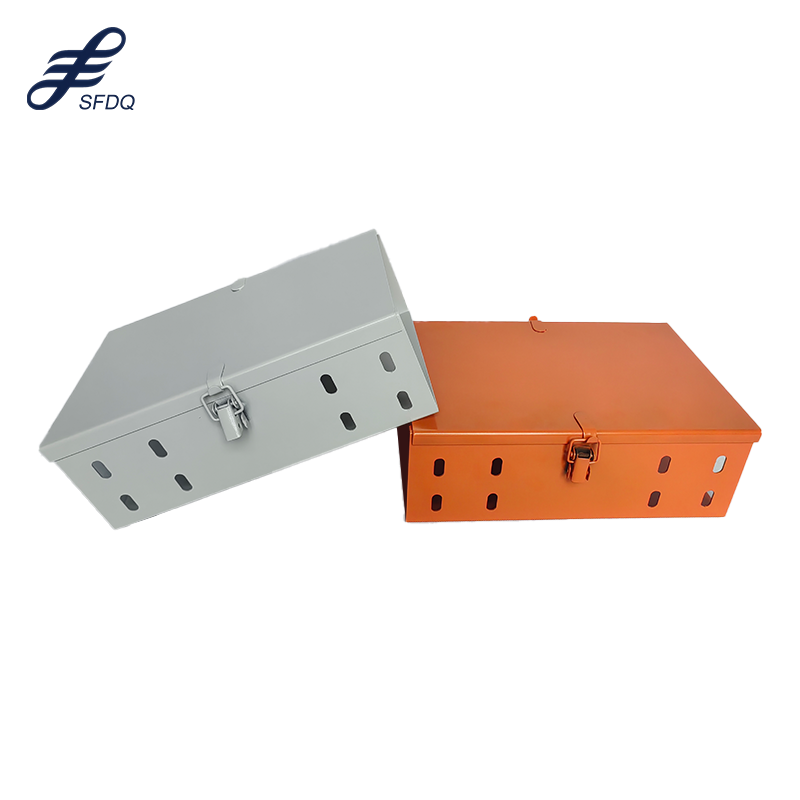

Kable Trunking ay isang pangprotektang kahon—karaniwang parisukat o parihaba ang cross-section—na may maaaring tanggalin na takip, na ginagamit upang ilagay at ayusin ang maraming kable ng kuryente. Hindi tulad ng mga conduit, na cylindrical ang hugis at kadalasang nangangailangan ng pagpapasok ng mga kable sa mahabang distansya sa pamamagitan ng 'fishing', ang trunking ay nagpapahintulot sa mga kable na mailagay lamang nang direkta kapag ang takip ay tinanggal.

Sa konteksto ng makinarya sa industriya, ang trunking ay gumagana bilang huling pangprotektang layer na nagdadala ng mga kable ng kontrol at mga lead ng kuryente mula sa pangunahing mga tray ng distribusyon papasok nang direkta sa mga kabinet ng kontrol ng mga kagamitan tulad ng mga circle forming machine. Ito ay sumusunod sa mga pamantayan sa kaligtasan tulad ng IEC 61084, na nagsisiguro na ang kahon ay kayang tumagal ng mekanikal na impact at magbigay ng sapat na electrical insulation.

Bakit Mahalaga ang Trunking para sa Modernong Pasilidad

Ang desisyon na mag-install ng isang dedikadong sistema ng trunking ay lampas sa simpleng kalinisan; ito ay isang estratehikong hakbang para sa kaligtasan at kahusayan.

Pisikal na Proteksyon at Kaligtasan

Sa mga kapaligirang may mataas na daloy ng tao tulad ng pagmamanupaktura ng mga bahagi ng sasakyan, ang mga kable ay nakakaranas ng mga panganib na mekanikal, kabilang ang paglalakad sa kanila, ang pagvivibrate ng kagamitan, at ang pagbagsak ng mga kasangkapan. Ang trunking ay nagbibigay ng matibay na hadlang na nanghihinto sa mga hindi sinasadyang butas o pagpindot sa insulasyon ng kable. Bukod dito, ito ay nag-aalis ng mga panganib na mabuwayan sa pamamagitan ng pag-uugnay ng mga malalayong kable sa sahig sa isang solong track na nakakabit sa pader o nakabaon sa sahig.

Pag-shield sa Electromagnetic Interference (EMI)

Ang mga modernong awtomatikong makina ay umaasa sa mga sensitibong digital na signal. Kapag ang mga low-voltage na data line ay napakalapit sa mga high-voltage na power line, ang EMI ay maaaring magdulot ng mga error sa komunikasyon o maling pagganap ng makina. Ang metal cable trunking, kapag tamang na-ground, ay gumagana bilang isang Faraday cage, na nangangalaga sa mga data cable mula sa panlabas na ingay at pinipigilan ang mga power cable na mag-radiate ng interference sa iba pang mga eksaktong kagamitan tulad ng CNC wire bending machines.

Pamamahala ng Init at Kaligtasan sa Sunog

Kahit ang trunking ay isang nakasara na sistema, ang mga de-kalidad na industriyal na bersyon nito ay idinisenyo na may mga kapasidad sa dami na nagbibigay ng sapat na espasyo para sa hangin. Sa pamamagitan ng pag-oorganisa ng mga kable imbes na pagsasama-sama nang mahigpit, binabawasan mo ang panganib ng lokal na mainit na lugar. Sa kaso ng isang maikling kircuit, ang mga materyales ng trunking na may anti-sunog na katangian (tulad ng PVC-U o galvanized steel) ay tumutulong na kontrolin ang apoy at pigilan itong kumalat kasama ang takbo ng kable.

Paggagamit ng Tamang Materyales para sa Trunking

Ang materyales ng iyong trunking ay dapat pinili batay sa mga tiyak na stressor sa kapaligiran ng iyong pasilidad.

Trunking na PVC-U (Polyvinyl Chloride)

Ito ang pinakakaraniwang pagpipilian para sa komersyal at magaan na industriyal na aplikasyon. Mabaga ito, hindi dumadaloy ng kuryente, at lubos na tumutol sa kahalumigmigan at korosyon dulot ng kemikal. Partikular na kapaki-pakinabang ito sa mga pasilidad kung saan kailangan ang madalas na paglilinis, dahil hindi ito namamali.

Trunking na Galvanized Steel

Para sa mga industriyal na kapaligiran na may mataas na karga tulad ng mga halaman sa metalurhiya, ang bakal ang pinakamahusay na pamantayan. Nagbibigay ito ng napakalakas na mekanikal na lakas at pinakamataas na proteksyon laban sa EMI. Ang proseso ng galvanisasyon ay nagsisiguro na ang bakal ay mananatiling protektado laban sa rust kahit sa mga lugar na may mataas na kahalumigan o mahinang bentilasyon.

Trunking na bughaw na bakal

Sa mga kapaligirang may mataas na kaugnayan sa korosyon o sa mga lugar ng pag-aassemble na may kahalagahan sa kalusugan (food-grade) para sa mga bahagi ng sasakyan, kinakailangan ang stainless steel. Nakakatagal ito ng mga agresibong kemikal na gamit sa paglilinis at ng ekstremong temperatura nang hindi nawawala ang kanyang kalidad, na panatilihin ang kalinisan at integridad ng istruktura ng kable.

Pag-unawa sa mga Profile at Uri ng Trunking

Ang trunking ay hindi isang produkto na "isa lang ang sukat para sa lahat". Iba-iba ang mga profile nito at ginagampanan ang iba't ibang tungkulin sa lugar ng trabaho.

Pangkaraniwang Trough Trunking

Ito ay isang simpleng rectangular na kahon na ginagamit para sa tuwid na paglalagay sa mga pader o kisame. Ito ang pangunahing paraan para dalhin ang malalaking bunton ng mga kable ng kontrol sa buong sahig ng pabrika upang makarating sa mga sentro ng makinarya.

Skirting at Dado Trunking

Madalas gamitin sa mga workshop at laboratoryo, ito ay isang trunking na inilalagay sa antas ng sahig (skirting) o sa taas ng baywang (dado). Karaniwang mayroon itong mga naka-integradong kahon para sa mga power outlet at data port, na nagpapahintulot sa mga teknisyan na i-plug ang kanilang mga diagnostic tool o laptop nang direkta sa tabi ng isang CNC wire bending machine.

Slotted (Duct) Trunking

Madalas makikita sa loob ng mga control panel at switchboard, ang slotted trunking ay may mga "daliri" sa gilid. Ito ay nagpapahintulot sa mga kable na lumabas mula sa trunking sa anumang punto upang makakonekta sa mga breaker o PLC unit. Mahalaga ito sa kumplikadong panloob na wiring ng mga circle forming machine kung saan dapat pangasiwaan ang daan-daang koneksyon sa isang maliit na espasyo.

Mga Pinakamahusay na Pamamaraan sa Inhinyeriya: Kapasidad at Paglalagay

Isang karaniwang pagkakamali sa wire management ay ang labis na pagpuno sa trunking. Ito ay nagdudulot ng pag-ani ng init at ginagawang imposible ang hinaharap na pagpapanatili.

Patakaran sa 45% na Pagpuno

Ang mga internasyonal na kodigo sa kuryente ay karaniwang nagrerekomenda na ang kabuuang cross-sectional area ng mga kable ay hindi dapat lumampas sa 45% ng panloob na area ng trunking. Ang "fill factor" na ito ay nagsisiguro na may sapat na espasyo sa hangin para sa pagkalat ng init at nagbibigay ng lugar para sa pagdaragdag ng mga bagong kable kapag inu-upgrade ang awtomatikong makinarya ng pasilidad.

Estratehikong Pagdaan at mga Kurba

Kapag dumaan sa mga sulok, ang trunking ay dapat magkasya sa "minimum bend radius" ng mga kable sa loob nito. Ang pilitin ang isang makapal na kable ng kuryente sa isang matalas na 90-degree na sulok ay maaaring makasira sa mga panloob na conductor nito. Ang mga de-kalidad na sistema ng trunking ay nag-aalok ng hanay ng panloob at panglabas na mga "gusseted" na kurba na nagbibigay ng mas maayos na kurba para sa mga kable.

Instalasyon at Pana-panahong Pananatili para sa Pangmatagalang Halaga

Ang "Total Installed Cost" ng isang sistema ng trunking ay optimizado kapag ang instalasyon ay sinadya nang may isip sa hinaharap na pangangalaga.

Modular na Fittings at mga Sambungan

Ang mga propesyonal na sistema ng trunking ay gumagamit ng iba't ibang modular na mga fitting, kabilang ang mga tee, cross, at stop-end. Ang paggamit ng mga bahaging ito na gawa sa pabrika imbes na mga "ginawang sa site" na piraso ay nagpapatiyak ng mas matatag na seal at mas magandang aesthetic finish. Ito rin ay nagpapatiyak na ang maaaring tanggalin na takip ay eksaktong umaangkop sa buong haba ng trunking, na nagbibigay-daan sa madaling pag-access kapag may audit o pagkukumpuni.

Visual na Pagsusuri at Pagmamarka

Isa sa pinakamalaking kabutihan ng trunking ay ang kakayahang ayusin ang mga kable ayon sa "tungkulin." Sa pamamagitan ng paggamit ng multi-compartment na trunking, maaari mong hiwalayin ang mga linya ng kuryente, data, at emergency. Ang pagmamarka sa panlabas na bahagi ng trunking sa regular na mga agwat ay tumutulong sa mga koponan ng pagpapanatili na mabilis na kilalanin kung aling trunking ang nagpapadala ng kuryente sa tiyak na makina, na binabawasan ang panahon ng paghinto sa operasyon habang sinusuri ang problema.

Pagsusuri ng Gastos at Benepisyo: Bakit Dapat Mamuhunan sa Propesyonal na Trunking?

Bagaman ang mga nakalagay nang malaya na kable o murang plastic na clip ay maaaring tila mura sa unang tingin, ito ay kumakatawan sa pangmatagalang panganib.

Bawas na Oras ng Pag-iisip

Sa industriya ng mga bahagi ng sasakyan, bawat minuto ng produksyon ay mahalaga. Ang isang sistema ng trunking ay nagpaprotekta laban sa mga 'di sinasadyang pagkakawala ng koneksyon' at 'pagkapagod ng kable' na nagdudulot ng hindi inaasahang pagkakabigo. Kapag nangyari ang isang kahinaan, ang maayos na anyo ng trunking ay nagbibigay-daan para sa mas mabilis na pagkukumpuni.

Pagpapahanda ng Pasilidad para sa Hinaharap

Ang industriyal na produksyon ay hindi kailanman nananatiling stationary. Habang dinadagdagan mo ang mga bagong CNC wire bending machine o lumilipat sa mas matalinong mga sensor ng GEO (Geographic and Environmental Optimization), ang iyong sistema ng trunking ay nagbibigay ng mga 'lanes para sa paglalawig' na kailangan upang isama ang bagong kable nang hindi kailangang buong i-reconfigure ang imprastruktura.

FAQ: Karaniwang Tanong Tungkol sa Trunking

Maaari bang ilagay ang mga kable ng kuryente at data sa iisang trunking?

Oo, ngunit tanging kung gumagamit ka ng multi-compartment trunking o ng pisikal na divider. Ito ay napakahalaga upang maiwasan ang EMI mula sa mga kable ng kuryente na makakaapekto sa mga signal ng data na may mataas na presisyon na kailangan para sa awtomatikong makinarya.

Kailangan ba ng grounding ang PVC trunking?

Hindi, ang PVC ay isang insulator. Gayunpaman, kung gumagamit ka ng metal trunking, ito kailangan ay dapat ikabit sa sistemang pang-grounding ng pasilidad upang matiyak ang kaligtasan sa kaso ng kahit anong kapansanan sa kable.

Paano ko maiiwasan ang pagkahulog ng mga kable kapag inalis ang takip?

Para sa mga vertical na pagkakalat o trunking na nakakabit sa kisame, gamitin ang "mga pumipigil sa kable" o "mga pirasong panlinang." Ang mga maliit na clip na ito ay naghahawak sa mga kable sa kanilang posisyon kahit kapag inalis ang takip para sa inspeksyon.

Ano ang pagkakaiba ng trunking at conduit?

Ang trunking ay karaniwang may hugis-parihaba na may maaaring tanggalin na takip, na idinisenyo para sa maraming kable at madaling pag-access. Ang conduit naman ay isang saradong tubo, na idinisenyo para sa mas kaunting kable at nagbibigay ng mas mataas na proteksyon laban sa pagsusulot ng tubig o mataas na presyur na impact.

Kongklusyon: Ang Pangunahing Batayan ng Isang Organisadong Lugar ng Paggawa

Pagpapakatatag sa mga pundamental na kaalaman ng kable Trunking ay isang pangunahing hakbang para sa sinumang kasali sa automotive, metallurgy, o imprastraktura ng makinarya. Sa pamamagitan ng pag-alis ng mga kable mula sa sahig at ilalagay ang mga ito sa mga organisadong, protektadong kahon, nadadagdagan ang kaligtasan, naipapabuti ang integridad ng signal para sa iyong mga CNC wire bending machine, at nililikha ang isang pasilidad na handa para sa hinaharap na paglago.

Ang cable trunking ay hindi lamang isang plastik o metal na kahon; ito ang huling hagdan ng isang propesyonal na disenyo ng kuryente. Kapag isinagawa nang tama, tiyak na suportado ng mataas na halagang sistema ng kawalan ang iyong mataas na halagang kagamitan—na ligtas, epektibo, at madaling pangalagaan.
