Paano Pumili ng Perforated Cable Tray

Sa sopistikadong mundo ng disenyo ng industriyal na kuryente, ang paraan na ginagamit upang pamahalaan ang mga kable ay kasing-kritikal din gaya ng kapangyarihan na dinala nito. Habang ang mga ladder tray ay karaniwang ginagamit para sa malakas na distribusyon ng kuryente at ang wire mesh ay pinipili para sa magaan na pagruroute ng data, ang may Sira na cable tray ay nasa kritikal na gitnang posisyon. Ito ang versatile na workhorse na matatagpuan sa mga linya ng pagmamanupaktura ng bahagi ng sasakyan, mga pasilidad ng metalurhiya, at mga eksaktong workshop na naglalaman ng mga CNC wire bending machine.

Ang pagpili ng tamang perforated tray ay hindi lamang isang usapin ng pagpili ng sukat mula sa isang katalogo. Kailangan nito ng malalim na pag-unawa sa thermal dynamics, mechanical loading, at environmental stressors. Ang gabay na ito ay nagbibigay ng komprehensibong balangkas para sa pagpili ng optimal na perforated kable Tray para sa iyong susunod na proyekto sa industriya.

Pag-unawa sa Perforated Cable Tray Profile

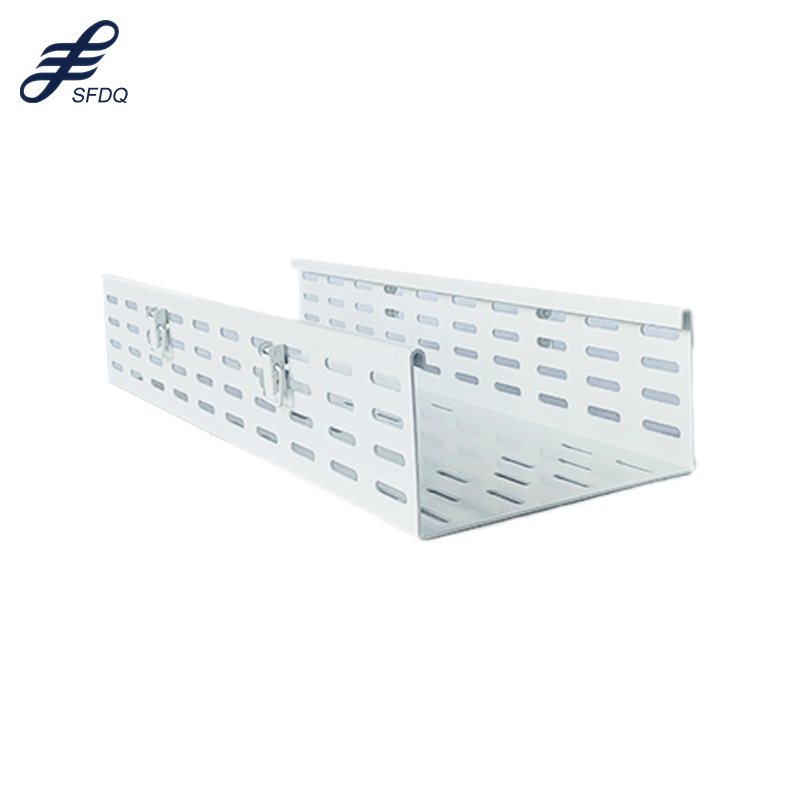

A may Sira na cable tray ay isang bentiladong metal na trough na may serye ng mga butas na eksaktong pinutol sa ilalim at sa mga side rail. Ang disenyo na ito ay inenginyero upang magbigay ng balanseng pagitan ng pisikal na proteksyon ng isang solid-bottom tray at ng bentilasyon ng isang ladder tray.

Sa mga kapaligiran ng makapangyarihang makina, ang mga perforated tray ay karaniwang ginagamit para sa mga control cable, instrumentation wiring, at mas maliit na power lead. Sila ay sumusunod sa mga internasyonal na pamantayan tulad ng NEMA VE 1 at IEC 61537, na nagtatakda ng mga kinakailangan sa load-bearing at mga pamantayan sa electrical continuity. Ang mga "perforation" ay hindi lamang para sa pagbawas ng timbang; sila ay nagsisilbing mahahalagang bentilasyon na butas at nagbibigay ng libu-libong puntos para sa pag-secure ng Tray Cables (TC) gamit ang mga cable tie, na nagpapatitiyak ng maayos at organisadong instalasyon.

Pamamahala ng Init at Mga Kailangan sa Ventilasyon

Isa sa mga pangunahing kadahilanan sa pagpili ng isang tray na may mga butas ay ang thermal profile ng iyong mga kable. Ang kuryente ay nagbibigay-daan sa init, at kung mahuhuli ang init na iyon, maaari itong magdulot ng pagkasira ng insulation o ng "derating" ng mga kable.

Ang Benepisyo ng Airflow

Hindi tulad ng mga tray na may solid-bottom na humahadlang sa init, ang mga butas sa isang perforated tray ay nagpapahintulot sa natural na convection. Ang paggalaw ng hangin na ito ay tumutulong na panatilihin ang temperatura ng operasyon ng mga control wire para sa automated machinery sa isang matatag na antas. Kapag ang mga kable ay tumatakbo nang mas malamig, mas epektibo silang nakakadala ng kasalukuyan, na minsan ay nagpapahintulot sa mga inhinyero na iwasan ang paglipat sa mas malaking at mas mahal na wire gauge.

Pagkalkula ng Porsyento ng Ventilation

Hindi lahat ng mga tray na may butas ay pareho. Iba-iba ang "porsyento ng bukas na lugar" na ino-offer ng iba't ibang mga tagagawa. Kung ikaw ay nag-i-install ng mataas na densidad na mga kable para sa isang kumplikadong linya ng produksyon ng bahagi ng sasakyan, dapat mong piliin ang isang tray na may mas mataas na densidad ng pagbubutas upang mapabilis ang daloy ng hangin. Sa kabaligtaran, kung ang kapaligiran ay madalas na may tumutulo na likido o nababagsak na alikabok—na karaniwan sa ilang proseso ng metalurhiya—maaaring piliin ang isang tray na may mas maliit o mas kaunting mga butas upang magbigay ng mas malaking proteksyon.

Pagtataya sa Mekanikal na Beban at Span

Ang cable tray ay isang istruktural na elemento. Kung ito ay napapabigatan nang labis o kulang sa suporta, maaaring maging katastrope ang resulta para sa kaligtasan ng pasilidad.

Mga Ratio ng Bigat sa Habang

Ang bawat tray na may mga butas-butas ay may nakatakda na kapasidad ng beban (ipinapahayag sa lbs/ft o kg/m). Ang rating na ito ay kinalaman nang husto sa "span," o ang distansya sa pagitan ng mga suportang hanger. Para sa mga proyektong pang-industriya na may mataas na karga, kailangan mong kwentahin ang kabuuang timbang ng lahat ng kable, kasama ang 25% hanggang 50% na margin para sa hinaharap na pagpapalawak. Kung ang span sa pagitan ng mga istruktural na beam ng iyong gusali ay 3 metro, kailangan mong tiyaking ang tray na pipiliin mo ay kayang suportahan ang buong timbang ng kable sa buong 3-metrong agwat na iyon nang walang labis na pagkabend.

Taas ng Side Rail at Dami ng Kable

Ang taas ng mga side rail (madalas tinatawag ding "lalim ng paglo-load") ang nagtatakda kung ilang kable ang maaaring pisikal na ilagay sa tray. Para sa mga sentro ng makina kung saan kinakailangan ang daan-daang kable ng maliit na diameter para sa kontrol, mas mainam ang tray na may mataas na side rail (halimbawa, 100 mm o 150 mm) kaysa sa mas malawak ngunit mas manipis na tray. Ito ang nagpapanatili ng kable bundle sa loob ng profile ng tray at nagbibigay proteksyon dito.

Pagpili ng Materyales para sa Pangmatagalang Paggamit sa Industriya

Ang kapaligiran ng iyong pasilidad ang nagpapasya sa materyales at huling pagkakabuo ng tray. Ang pagpili ng maling materyales ay maaaring magdulot ng pagkaubos at kabiguan ng sistema sa loob lamang ng ilang taon.

Hot-Dip Galvanized Steel (HDG)

Ito ang karaniwang pamantayan para sa karamihan ng mga aplikasyon sa industriya. Ang bakal ay inilalagay sa tubig na zinc na nasa estado ng pagkatunaw matapos ito gawin, na nagpapatitiyak na ang lahat ng mga gilid at mga butas ay nakabalot. Nagbibigay ito ng mahusay na proteksyon laban sa rust sa pamamagitan ng 'sacrificial protection', kaya ito ay perpekto para sa pangkalahatang mga planta ng pagmamanupaktura.

Pre-Galvanized Steel

Madalas pinipili para sa mga indoor na kapaligiran na may kontroladong klima tulad ng mga data center o malinis na silid para sa pag-aassemble ng mga bahagi ng sasakyan. Bagaman mas estetiko at mas ekonomikal kaysa HDG, ang mga gilid na hinati at ang mga gilid ng mga butas ay mas madaling ma-rust kung ilalantad sa mataas na antas ng kahalumigmigan.

Aluminio Alpaks

Ang aluminum ay hinahangaan dahil sa mataas na ratio ng kahigpitang-baga at sa likas na paglaban nito sa pagka-rust. Ito ay isang mahusay na pagpipilian para sa mga kapaligiran na may mataas na kahalumigan. Bukod dito, dahil ang aluminum ay hindi magnetic, maaari itong tumulong na bawasan ang inductive heating sa ilang mga aplikasyon na may mataas na kasalukuyan (AC).

Stainless Steel (304 o 316)

Sa agresibong atmospera ng mga halaman sa metalurhiya o mga zona ng pagproseso ng kemikal, ang stainless steel ang pinakamataas na pamantayan. Lalo na ang Grade 316, na nag-aalok ng superior na paglaban sa pitting at sa mga kemikal na usok, na nagpapatiyak na ang imprastraktura ay nabubuhay nang mas matagal kaysa sa makina na pinaglilingkuran nito.

Kakayahang magkasya sa Makina at sa Pag-o-organisa ng Landas

Sa modernong pagmamanupaktura, ang layout ng cable tray ay dapat na kasing-tumpak ng CNC wire bending machines na pinapagana nito.

Mga Fitting at Transisyon

Ang isang maaasahang sistema ng mga tray na may butas ay dapat mag-alok ng buong hanay ng mga fitting na ginawa sa pabrika, kabilang ang mga elbow na pahalang, mga tee, at mga vertical riser. Kapag lumalabas ang mga kable mula sa tray patungo sa isang machine na gumagawa ng bilog, mahalaga ang paggamit ng mga fitting na "drop-out." Ang mga accessory na ito ay nagbibigay ng makinis at bilugang ibabaw na nanghihigpit sa mga kable mula sa pagkakagat sa mga matutulis na gilid ng metal, na maaaring magdulot ng maikling sirkito sa paglipas ng panahon.

EMI at Integridad ng Signal

Para sa mga makapangyarihang automated na makina, ang electromagnetic interference (EMI) ay isang pangunahing suliranin. Ang mga tray na gawa sa metal na may butas ay nagbibigay ng ilang antas ng proteksyon laban sa electrical noise. Kapag pinagsasama ang pagdaan ng data at kuryente, hanapin ang mga tray na kayang tumanggap ng mga grounded barrier strip. Ito ay nagpapahintulot sa iyo na ipaandar ang mga sensitibong control signal at mga power lead sa loob ng parehong tray habang pinapanatili ang integridad ng signal na kinakailangan para sa mga high-speed industrial processor.

Epektibidad ng Pag-instalo at Mga Gastos sa Trabaho

Ang "Kabuuang Halaga ng Pagkakalagay" ng isang tray system ay kadalasang mas mahalaga kaysa sa "Presyo ng Pagbili." Ang isang tray na madaling ilagay ay maaaring makatipid ng libo-libong dolyar sa paggawa.

Mga Sistemang Madaling Ikonekta

Ang mga tradisyonal na tray ay nangangailangan ng maraming nuts, bolts, at splice plates sa bawat sambungan. Ang mga modernong perforated tray ay madalas na may mga tampok na "click-together" o "walang bolt" na sistema ng pagsasama. Sa isang malawakang pasilidad ng bahagi ng sasakyan kung saan ang daan-daang metro ng tray ang inilalagay, ang mga katangiang nagtitipid ng paggawa na ito ay maaaring bawasan ang oras ng paglalagay hanggang 30%.

Kahambing na Kakayahang Baguhin sa Lokasyon

Kahit na mahirap baguhin ang ladder trays sa lokasyon, ang perforated trays ay relatibong madaling putulin at ayusin. Gamit ang mga espesyal na nibblers o saws, ang mga installer ay maaaring gumawa ng mga eksaktong pag-aayos upang makaiwas sa hindi inaasahang mga istruktural na hadlang sa layout ng makinarya. Gayunpaman, mahalaga na lagyan ng zinc-rich cold galvanizing spray ang lahat ng gilid na pinutol upang maiwasan ang lokal na korosyon.

Pamamahala ng Gastos at Kabuuang Gastos sa Pagmamay-ari (TCO)

Sa paghahanda ng badyet para sa isang proyektong elektrikal, mahalaga na tingnan ang Kabuuang Gastos sa Pagmamay-ari.

Bawasan ang Pag-aalaga

Ang isang mataas na kalidad na perforated tray na may maayos na pagkumpleto ay nangangailangan ng halos walang pangangalaga sa loob ng 20-taong buhay ng produkto. Ito ay isang malaking kalamangan kumpara sa mga conduit system, na maaaring mag-ipon ng kahalumigmigan at nangangailangan ng madalas na panloob na paglilinis o paghila ng kable.

Pagsisiguro sa Kinabukasan

Ang mga linya ng produksyon para sa mga bahagi ng sasakyan ay bihirang nananatiling di-nagbabago. Habang lumalabas ang bagong teknolohiya, malamang na kailangan mong idagdag ang higit pang mga sensor o mga punto ng kontrol. Ang perforated tray ay nagbibigay-daan sa mga "drop-in" na upgrade. Ang mga koponan ng pangangalaga ay maaaring madaling idagdag ang mga bagong kable sa umiiral na tray nang hindi kinakailangang tanggalin ang mga lumang tubo o i-install ang mga bagong istruktura ng suporta, na nagpapanatili ng kakayahang umangkop ng pasilidad sa loob ng maraming dekada.

FAQ: Mahahalagang Konsiderasyon sa Pagpili

Kailan dapat gamitin ang takip sa isang perforated tray?

Inirerekomenda ang mga takip sa mga kapaligiran na may malalaking bagay na nahuhulog, mataas na akumulasyon ng alikabok (karaniwan sa metalurhiya), o kung saan ang mga kable ay nakakalantad sa direkta na sinag ng araw. Gayunpaman, tandaan na ang pagdaragdag ng takip ay binabawasan ang sirkulasyon ng hangin, kaya kailangan mong isaalang-alang ang posibleng pagtaas ng temperatura.

Maaari bang gamitin ang mga tray na may butas para sa mga mabibigat na kable ng kuryente?

Bagaman posible ito, ang mga ladder tray ay karaniwang pinipili para sa mga napakalaking kable ng kuryente dahil sa mas mainam na sirkulasyon ng hangin. Ang mga perforated tray naman ay ang pinakamainam na pagpipilian para sa mga kable ng kuryente na may katamtamang kapasidad at mataas na densidad ng kontrol na wiring para sa mga awtomatikong makina.

Paano ko ma-eensyuro ang electrical grounding?

Lahat ng metal na tray ay dapat electrically continuous. Ito ay nakakamit sa pamamagitan ng paggamit ng bonding jumpers o espesyal na splice plates na kumakapit sa metal. Ang tamang grounding ay mahalaga upang maprotektahan ang mga tauhan at mga sensitibong CNC wire bending machine mula sa mga fault currents.

Ano ang karaniwang distansya sa pagitan ng mga rung o butas?

Karamihan sa mga perforated tray ay may standard na pattern ng butas (halimbawa: 7mm x 20mm). Ang pattern na ito ay idinisenyo upang tanggapin ang mga karaniwang cable ties, na ginagawang madali ang pagpapanatili ng perpektong alignment ng mga vertical at horizontal cable runs.

Konklusyon: Pagpili para sa Katiyakan

Piliin ang may Sira na cable tray ay isang estratehikong desisyon na nakaaapekto sa kaligtasan, kahusayan, at haba ng buhay ng iyong industriyal na imprastruktura. Sa pamamagitan ng pagbibigay-prioridad sa pangangasiwa ng init, integridad na mekanikal, at tibay ng materyales, nililikha mo ang pundasyon na sumusuporta sa mataas na antas ng pagganap na kailangan sa mga sektor ng automotive, metallurgy, at machinery.

Kung ikaw ay nagpapahintulot sa mga delikadong sensor wire ng isang CNC wire bending machine o sa mga control lead ng isang circle forming machine, ang tamang perforated tray ay nagsisiguro na ligtas, maayos, at handa para sa hinaharap na paglago ang iyong proyekto.
