Pag-install ng Perforated Cable Trays: Mga Tip at Gabay

Ang mga modernong electrical installation ay nangangailangan ng sistematikong mga solusyon sa pamamahala ng cable na nagbukod ng pagganap, kaligtasan, at paghem ng gastos. Ang perforated kable Tray ay isa sa mga pinaka-malawak na ginagamit at maraming gamit na sistema ng suporta para sa cable sa mga industriyal, komersyal, at paninirahan na aplikasyon. Ang mga espesyalisadong sistema ng pamamahala ng cable ay may mga butas na naka-estrategikong lugar na nagbigay ng napakahusay na bentilasyon habang pinanatid ang istruktural na integridad at madaling pag-access sa cable sa buong proseso ng pag-install.

Ang pagsasaayos ng isang may Sira na cable tray nangangailangan ng maingat na pagpaplano, tamang paghahanda, at pagsunod sa mga pamantayan ng industriya upang matiyak ang pinakamainam na pagganap at haba ng buhay. Ang pag-unawa sa mga pangunahing prinsipyo ng pag-install ng tray, mula sa paunang pagtatasa ng lugar hanggang sa huling paglalagay ng kable, ay nagbibigay-daan sa mga propesyonal sa elektrisidad na makalikha ng matibay na imprastruktura sa pamamahala ng kable na nakakatugon sa mahigpit na operasyonal na pangangailangan habang pinadali ang panghinaharap na pagpapanatili at pangangailangan sa pagpapalawig.

Pag-unawa sa Mga Perforated na Sistema ng Cable Tray

Mga Katangian at Benepisyo sa Disenyo

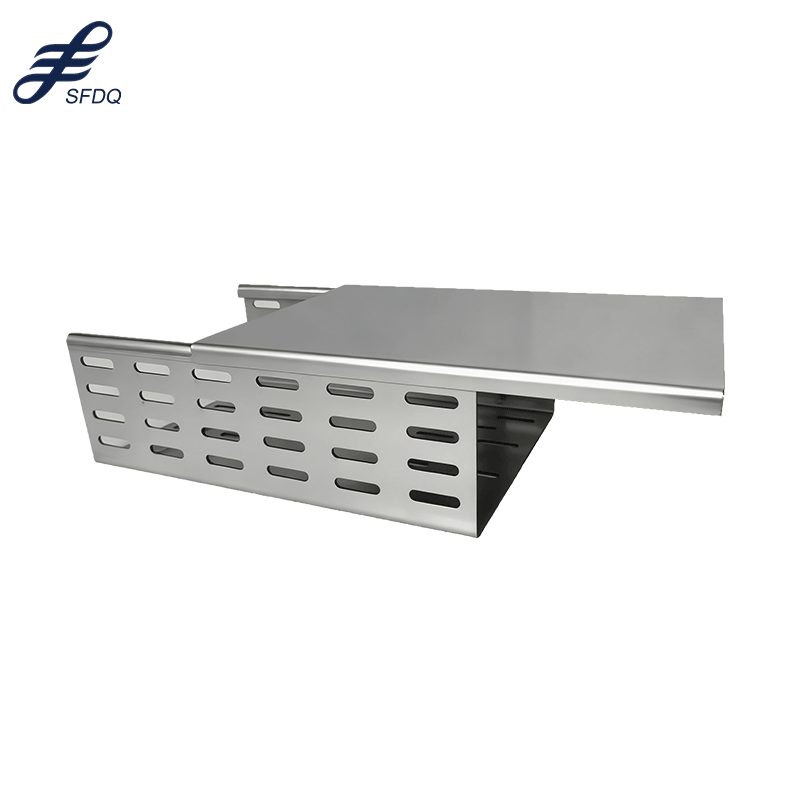

Ang isang perforated cable tray ay may natatanging disenyo na may maraming butas sa buong base at mga gilid nito, na nagbibigkan ng mas mahusay na daloy ng hangin kumpara sa solid bottom na alternatibo. Ang pattern ng perforation ay karaniwang sumusunod sa mga standardisadong espesipikasyon na nagbabalanse sa lakas ng istraktura at kahusayan ng bentilasyon, na nagpahintulot sa pag-alis ng init mula sa power cable habang pinipigil ang pagmainit ng cable sa mataas na density na mga instalasyon. Ang ganitong disenyo ay makabuluhang binawasan ang panganib ng thermal damage sa sensitibong electrical components.

Ang pattern ng mga butas sa isang perforated cable tray ay nagpapadali rin ng cable routing at mga branch connection sa anumang punto sa buong tray run. Ginustong ng mga electrical contractor ang ganitong kaluwagan dahil ito ay nagtatanggal ng pangangailangan para sa mga espesyalisadong fittings kapag nagdaragdag ng mga bagong circuit o nagbabago sa umiiral na cable path. Ang mga perforation ay karagdagang nagpabaga ng kabuuang bigat ng tray system habang pinanatid ang sapat na load-bearing capacity para sa karaniwang mga cable instalasyon.

Paggawa ng Piling Materyales at mga Faktor ng Katatagan

Ang konstruksyon na bakal ang pinakakaraniwang materyal na ginagamit para sa mga aplikasyon ng perforated cable tray, na nag-aalok ng mahusay na ratio ng lakas at timbang at murang gastos para sa karaniwang indoor na kapaligiran. Ang galvanized steel ay nagbibigay ng mas mataas na resistensya sa korosyon, kaya ito angkop para sa mga kondisyon na may katamtaman lagong kahalumigmigan at mga pasilidad sa industriya na may kontroladong atmospera. Ang proseso ng galvanization ay lumilikha ng protektibong zinc coating na nagpapahaba nang malaki sa haba ng serbisyo.

Ang mga uri ng stainless steel na perforated cable tray system ay mahusay sa masamang kondisyon ng kapaligiran, kabilang ang mga planta sa pagpoproseso ng kemikal, marine installation, at mga pasilidad sa pagproseso ng pagkain kung saan napakahalaga ng resistensya sa korosyon. Ang superior na resistensya sa korosyon ng stainless steel ay nagtatagumpay sa mas mataas nitong paunang gastos dahil sa nabawasang pangangailangan sa pagmimaintain at mas mahabang haba ng serbisyo, lalo na sa mga aplikasyon na may exposure sa mapaminsalang kemikal o mataas na antas ng kahalumigmigan.

Pagpaplano at Pagtasa Bago Mag-install

Pagsusuri sa Lokasyon at Mga Kalkulasyon ng Load

Ang masusing pagtatasa ng lugar ay siyang batayan para sa matagumpay na pag-install ng perforated cable tray, na nangangailangan ng detalyadong pagsusuri sa mga kinakailangan sa ruta ng kable, kalagayan ng kapaligiran, at kakulangan o kasaganaan ng suporta sa istruktura. Isinagawa ng mga propesyonal na tagapagpatupad ang lubos na pagkalkula ng karga na isinasaalang-alang ang bigat ng mga kable, posibilidad ng pagpapalawak sa hinaharap, at dinamikong mga salik sa pagkarga tulad ng aktibidad na seismic o mga pinagmumulan ng pag-vibrate na maaaring makaapekto sa instalasyon sa paglipas ng panahon.

Dapat isaalang-alang ng proseso ng pagkalkula para sa pag-install ng perforated cable tray ang distribusyong bigat ng mga kable sa buong haba ng tray, nakokonsentrong karga sa mga punto ng suporta, at mga kadahilanang pangkaligtasan na tinukoy ng lokal na mga code sa kuryente. Ang mga kalkulasyong ito ang magdedetermina sa angkop na sukat ng tray, agwat ng mga suporta, at mga kinakailangan sa hardware para sa pag-mount upang matiyak ang integridad ng istruktura sa buong operational life ng sistema habang sinusundan ang mga naaangkop na pamantayan sa kaligtasan.

Pagsunod sa Code at Mga Regulasyon

Ang mga probisyon ng National Electrical Code (NEC) ang namamahala sa pagkakabit ng mga perforated cable tray sa Estados Unidos, kung saan tinutukoy ang mga kinakailangan para sa mga uri ng kable, paraan ng suporta, mga probisyon para sa grounding, at mga clearance sa pag-install. Ang pag-unawa sa mga regulasyong ito ay nakakaiwas sa mabigat na gastos dahil sa paggawa ulit at nagagarantiya ng ligtas na operasyon ng electrical system. Maaaring magkaroon ng lokal na mga pagbabago sa pambansang code na nagpapataw ng karagdagang mga kinakailangan na partikular sa kondisyon o aplikasyon sa isang rehiyon.

Ang mga internasyonal na instalasyon ay dapat sumunod sa mga pamantayan ng IEC o sa lokal na electrical code na maaaring lubhang iba sa mga hinihingi ng NEC. Ang pagpili ng angkop na uri ng kable para gamitin sa isang perforated cable tray system ay nakadepende sa mga kondisyon sa kapaligiran, mga rating ng boltahe, at sa partikular na mga hinihingi ng code na nag-iiba-iba ayon sa hurisdiksyon at uri ng aplikasyon.

Mga Teknik sa Pag-install at Pinakamahusay na Kadalasan

Paghahanda ng Suportang Estruktura

Ang tamang paghahanda ng suportadong istruktura ay nagagarantiya ng matagalang katiyakan ng sistema ng perforated cable tray at nagpipigil sa mga pagkabigo ng istruktura na maaaring makapinsala sa mga mahahalagang kable o lumikha ng mga panganib sa kaligtasan. Ang mga suportadong braket ay dapat maayos na nakakabit sa mga elemento ng gusali gamit ang angkop na mga fastener na nakarating para sa kinalkulang mga karga, na may partikular na pagbibigay-pansin sa mga espisipikasyon ng concrete anchor sa mga aplikasyon ng masonry construction.

Ang pagitan ng mga punto ng suporta para sa pag-install ng perforated cable tray ay depende sa lapad ng tray, inaasahang karga ng kable, at mga espisipikasyon ng materyales na ibinigay ng tagagawa. Karaniwang nasa pagitan ang suportadong pagitan ng 4 hanggang 12 talampakan para sa karaniwang pag-install, na may mas malapit na pagitan kung kinakailangan para sa mga tray na lubhang nabubuhat o mga aplikasyon na kasangkot ng malaking vibration o seismic activity na maaaring magdulot ng tensyon sa mounting system.

Pag-aassemble ng Tray at Mga Paraan ng Koneksyon

Ang sunud-sunod na pagkakabit ng mga bahaging may butas na cable tray ay nangangailangan ng maingat na pagpapantay at integridad ng koneksyon upang mapanatili ang istrukturang pagkakaugnay sa kabuuan ng sistema. Ang mga mekanikal na koneksyon sa pagitan ng mga bahagi ng tray ay gumagamit ng mga espesyalisadong splice plate at mga bolted joint na nagagarantiya ng electrical continuity para sa grounding habang nagbibigay din ng sapat na lakas upang tumalab sa mga operational stress at puwersa dulot ng thermal expansion.

Ang proseso ng koneksyon para sa isang may Sira na cable tray sistema ay nangangailangan ng tumpak na pagsukat, tamang pag-install ng gasket kung kinakailangan, at pare-parehong torque application upang maiwasan ang pagkaluwag ng joint sa paglipas ng panahon. Ang mga expansion joint ay sumasalo sa paggalaw dulot ng temperatura sa mahahabang cable tray runs, na nagpipigil sa pagtitipon ng stress na maaaring magdulot ng pagkabigo ng joint o pagbaluktot ng tray sa ilalim ng paulit-ulit na pagbabago ng temperatura.

Pag-install at Pamamahala ng Cable

Mga Teknik sa Paglalagay ng Cable

Ang sistematikong pagkakabit ng kable sa isang tray na may butas ay nangangailangan ng pagsunod sa mga espesipikasyon ng tagagawa tungkol sa radius ng baluktot ng kable, tensyon sa paghila, at pagkakaayos ng mga layer upang maiwasan ang pagkasira sa panahon ng pag-install at matiyak ang pinakamahusay na pagganap sa buong haba ng serbisyo ng kable. Kadalasang kailangan ng paghihiwalay ang mga power cable at control cable upang mabawasan ang electromagnetic interference at sumunod sa mga kinakailangan ng electrical code para sa paghihiwalay ng kable.

Ang disenyo ng mga butas sa tray ay nagpapadali sa suporta sa kable nang regular na mga agwat, na binabawasan ang panganib ng pagkalambot o pagkabaluktot ng kable dahil sa bigat nito. Ang tamang pamamaraan sa pag-ayos ng kable ay nagagarantiya ng pantay na distribusyon ng timbang sa kabuuan ng lapad ng tray na may butas, habang pinapanatili ang sapat na clearance para sa bentilasyon at anumang karagdagang kable o pagbabago sa hinaharap.

Mga Paraan sa Pagkakabit at Suporta ng Kable

Ang mga aplikasyon ng cable tie sa mga instalasyon ng perforated cable tray ay nangangailng ng maingat na pagpili ng mga materyales para sa tie at paraan ng pagkakabit upang maiwas ang pagkasira ng cable habang nagbibigay ng sapat na suporta laban sa paggalaw habang gumana ang sistema. Ang mga cable tie na gawa ng stainless steel ay mas matibay sa mga industriyal na kapaligiran, samantalang ang mga cable tie na gawa ng nylon ay mas ekonomiko para sa karaniwang aplikasyon na may katamtaman na pagkakalantad sa kapaligiran.

Ang dalas ng mga punto ng pagkakabit ng cable ay nakadepende sa uri, laki, at orientation ng cable, kung saan ang mga vertical run ay nangangailangan ng mas malapit na espasyo sa pagitan ng mga cable tie upang maiwas ang labis na tress sa cable sa mga punto ng suporta. Ang tamang pagkakakilanlan at paglalabel ng cable ay nakatulong sa mga susunod na pagmamin ayus at pagtukoy ng problema, habang tiniyak ang pagsunod sa mga kodigo ng kuryente tungkol sa pagmamarka at dokumentasyon ng mga cable.

Quality Assurance at Mga Pamamaraan sa Pagsusuri

Mga Protokol sa Pagsusuri ng Pagkakainstala

Ang komprehensibong inspeksyon ng nakompletadong perforated cable tray installation ay nagpapatunay ng pagsunod sa disenyo ng mga espisipikasyon, mga kodigo, at rekomendasyon ng tagagawa bago magsimul ang paglilinang ng mga cable. Ang visual inspeksyon ay nakakakila ng mga potensyal na isyu gaya ng hindi tamang suporta spacing, hindi sapat na grounding connections, o mekanikal na pinsala na maaaring masakop ang performance o kaligtasan ng sistema habang gumagana.

Ang mekanikal na pagsusuri ng mga koneksyon ng suporta ay nagtitiyak ng sapat na load-bearing capacity at integridad ng mga joint sa buong perforated cable tray system. Ang mga protokol ng load testing ay nagpapatunay na ang mga nakainstaladong suporta ay kayang daluhang ang disenyo ng mga load na may angkop na safety margins, habang ang continuity testing ay nagkumpirmang tama ang electrical grounding sa buong sistema para sa kaligtasan ng mga tauhan at proteksyon ng kagamitan.

Dokumentasyon at Pagpapatunayan ng Pagsunod

Ang tamang dokumentasyon ng mga instalasyon ng perforated cable tray ay kasama ang detalyadong mga drowing na nagpapakita ng ruta ng tray, lokasyon ng suporta, pagtatalaga ng kable, at anumang paglihis mula sa orihinal na espesipikasyon ng disenyo. Ang dokumentasyong ito ay nagsisilbing mahalagang sanggunian para sa hinaharap na mga gawain sa pagpapanatili at nagbibigay ng mahahalagang impormasyon para sa mga inspektor ng kuryente na nagsusuri sa instalasyon para sa pagsunod sa code at pagpapatibay ng kaligtasan.

Ang pagpapatibay ng pagsunod ay nagsasangkot ng sistematikong pagsusuri sa mga gawi sa pag-install batay sa naaangkop na mga code sa kuryente, mga espesipikasyon ng tagagawa, at mga kinakailangan ng proyekto upang matiyak ang ligtas at maaasahang operasyon. Kasama sa proseso ng pagpapatibay ang pagkumpirma sa tamang uri ng kable, sapat na mga clearance, angkop na mga pamamaraan ng grounding, at pagsunod sa anumang partikular na mga kinakailangan para sa tiyak na aplikasyon o kapaligiran kung saan naka-install ang sistema ng perforated cable tray.

Paggamot at Mahabang-Termong Pagganap

Mga Estratehiya sa Pagpapalakas ng Pag-aalaga

Ang regular na pagpapanatili ng mga perforated cable tray system ay nagpapahaba sa serbisyo nito at nag-iwas sa mga hindi inaasahang pagkabigo na maaaring makapagdulot ng pagkakaalis sa mahahalagang electrical system. Kasama sa mga protokol ng pagpapanatili ang pana-panahong inspeksyon sa mga koneksyon ng suporta, pagtatasa sa epekto ng proteksyon laban sa korosyon, at pag-verify sa kondisyon ng mga kable sa loob ng tray system upang matukoy ang mga potensyal na isyu bago pa man ito lumubha at mangailangan ng masusing repas o kapalit.

Ang disenyo na may butas ng mga cable tray system na ito ay nagpapadali sa pag-access para sa pagpapanatili habang nagbibigay ng natural na bentilasyon na nagpapababa sa pangangailangan sa pagpapanatili kumpara sa mga nakasiradong sistema ng pamamahala ng kable. Ang regular na paglilinis ay nag-aalis ng natipong debris na maaaring hadlangan ang bentilasyon o magdulot ng panganib na sunog, samantalang ang pagsusuri sa mga cable tie at hardware ng suporta ay nagagarantiya sa patuloy na mekanikal na integridad ng instalasyon.

Mga Konsiderasyon sa Pagpapalawak at Pagbabago

Ang mga kakayahan para sa hinaharap na pagpapalawak ay isang malaking kalamangan ng mga sistema ng perforated cable tray, na nagbibigay-daan sa madaling pagdaragdag ng mga bagong cable nang hindi kinakailangang baguhin nang malaki ang umiiral na imprastruktura. Ang disenyo ng mga butas ay nagpapahintulot sa pag-reroute ng cable sa anumang bahagi ng haba ng tray, na nagpapadali sa mga koneksyon sa sangay at paglipat ng kagamitan nang may pinakamaliit na pagbabago sa umiiral na mga elektrikal na sistema sa loob ng pasilidad.

Ang mga pamamaraan ng pagbabago sa pag-install ng perforated cable tray ay nangangailangan ng maingat na pagpaplano upang mapanatili ang integridad ng istraktura at sumunod sa mga alituntunin, habang tinatanggap ang mga nagbabagong pangangailangan ng elektrikal na sistema. Ang likas na kakayahang umangkop ng mga sistemang tray ay nagbibigay-suporta sa murang pagbabago at pagpapalawak ng pasilidad na magiging mas mahal kung gagamitin ang iba pang paraan ng pamamahala ng cable.

FAQ

Ano ang mga pangunahing kalamangan ng paggamit ng perforated cable tray system kumpara sa solid bottom alternatives

Ang mga sistema ng perforated cable tray ay nag-aalok ng mahusay na bentilasyon na nagpipigil sa pagkakainit ng mga kable sa mataas na density na instalasyon, habang ang disenyo ng mga butas ay nagpapadali sa pag-reroute at pagkonekta ng mga sangay na kable sa anumang bahagi ng tray. Ang mga butas din ay nagpapabawas sa kabuuang bigat ng sistema at nagbibigay ng mahusay na access para sa maintenance at panghinaharap na pagdaragdag ng mga kable, na ginagawa itong mas madaling gamitin at mas matipid kumpara sa solidong alternatibo sa karamihan ng aplikasyon.

Paano ko malalaman ang angkop na spacing ng suporta para sa aking perforated cable tray installation

Ang suportadong espasyo para sa mga perforated cable tray system ay nakadepende sa lapad ng tray, inaasahang karga ng cable, mga kondisyon ng kapaligiran, at mga espisipikasyon ng tagagawa, na karaniwang nasa pagitan ng 4 hanggang 12 feet para sa karaniwang paglilinay. Ang lubhang mabigat na tray o mga aplikasyon na may malaking panginginig ay nangangailangan ng mas malapit na espasyo ng suporta, samantalang ang tiyak na mga kinakailangan ay dapat kalkulado batay sa kabuuang timbang ng cable, mga salik ng dinamikong karga, at ang naaing aplikable na mga code ng kaligtasan para sa iyong lokasyon ng paglilinay.

Anong uri ng mga cable ay angkop para sa paglilinay sa mga perforated cable tray system

Ang karamihan sa karaniwang mga electrical cable kabilang ang power cables, control cables, at instrumentation cables ay angkop para sa pag-install sa perforated cable tray, basta sumusunod sila sa NEC Article 392 requirements o sa naaangkop na lokal na electrical codes. Ang pagpili ng cable ay nakadepende sa voltage rating, kondisyon ng kapaligiran, at partikular na pangangailangan ng aplikasyon, kung saan may ilang pag-install na nangangailangan ng mga cable na may mas mataas na flame retardant properties o espesyal na jacketing materials para sa mas matinding kondisyon ng kapaligiran.

Paano ko mapapanatili at i-inspeksyon ang aking perforated cable tray system para sa pinakamahusay na pagganap

Ang regular na pagpapanatili ng mga perforated cable tray system ay kasama ang pana-panahong biswal na inspeksyon sa mga koneksyon ng suporta, pagtatasa ng proteksyon laban sa korosyon, pag-verify sa kondisyon ng kable, at pagtanggal ng natipon na debris na maaaring hadlangan ang bentilasyon. Ang dalas ng inspeksyon ay karaniwang nasa isang taon hanggang quarterly depende sa kalagayan ng kapaligiran, kung saan mas madalas na inspeksyon ang kailangan sa mahihirap na industrial na kapaligiran o sa mga outdoor na instalasyon na napapailalim sa panahon at iba't ibang kontaminasyon.
