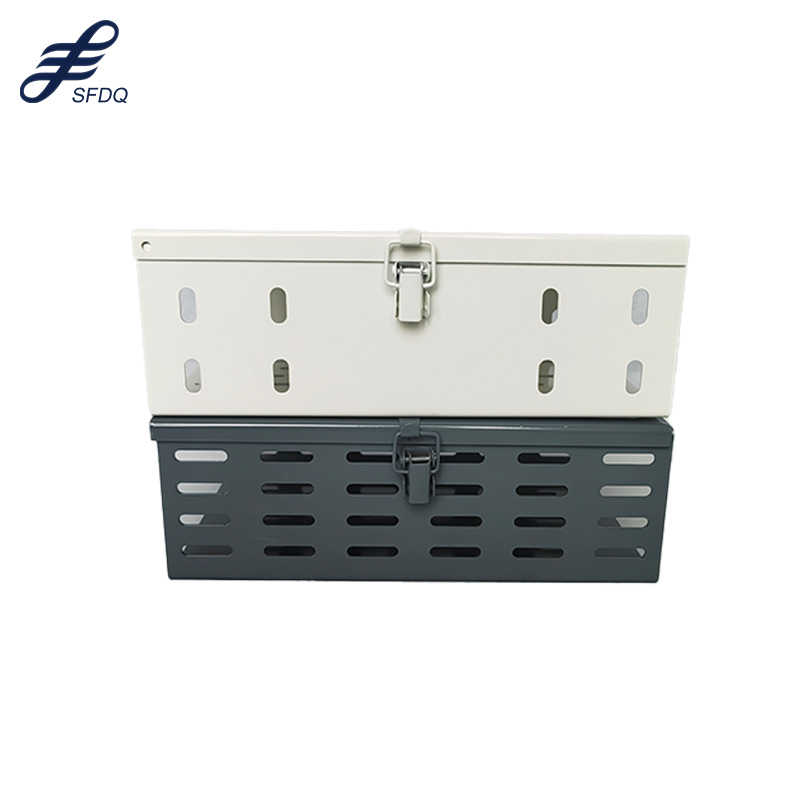

Perforated Cable Tray vs. Solid Bottom Tray: Isang Paghahambing

Sa kumplikadong mundo ng disenyo ng industriya, bawat bahagi ay gumagampan ng mahalagang papel bilang isang kritikal na ugnayan sa kadena ng operasyonal na tagumpay. Sa mga ito, ang sistema ng pamamahala ng kable ay kadalasang gumagana bilang di-kilalang bayani, na nagsisigurong ang "sistemang nerbiyoso" ng isang pasilidad—ang kanyang kable ng kuryente at kontrol—ay mapoprotektahan, maayos, at gumagana. Kapag ang mga inhinyero at mga eksperto sa pagbili para sa mga pabrika ng bahagi ng sasakyan o mga komplikadong planta ng metalurhiya ay nag-uusap upang tukuyin ang imprastruktura, ang talakayan ay madalas na nababawasan sa dalawang pangunahing kandidato: ang May Sira na cable tray at ang Solid Bottom Tray.

Ang pagpili sa pagitan ng dalawang ito ay hindi lamang isang usapin ng panlasa sa estetika o presyo. Ito ay isang desisyon na nakabatay sa mga pisikal na kinakailangan ng kapaligiran, sa thermal na dynamics ng electrical load, at sa mga tiyak na pangangailangan sa proteksyon ng mga mataas ang halaga ng kagamitan tulad ng CNC wire bending machines at circle forming machines. Ang gabay na ito ay nagbibigay ng isang lubos na paghahambing sa dalawang sistemang ito upang matulungan kang matukoy ang pinakamainam na solusyon para sa iyong industriyal na aplikasyon.

Pag-unawa sa mga Pangunahing Disenyo

Bago pumasok sa mga metrikong pang-comparison, mahalaga muna na tukuyin ang mga aspetong nagpapabago sa dalawang sistemang ito sa antas ng istruktura.

Perforated Cable Tray (Ventilated Tray)

A may Sira na cable tray may isang serye ng mga butas o puwang sa ilalim at sa mga gilid na riles. Ang mga bukas na ito ay dinisenyo upang payagan ang daloy ng hangin at pagbuhos ng tubig. Karaniwang ginagawa mula sa bakal na may zinc coating, aluminum, o stainless steel, ang mga perforated tray ay nag-aalok ng balanseng paraan sa pagitan ng istruktural na suporta at bentilasyon na bukas sa hangin. Ito ang pinakakaraniwang pagpipilian para sa kable ng kapangyarihan at kontrol na may katamtamang antas ng paggamit sa iba't ibang industriyal na kapaligiran.

Solid Bottom Tray (Tray na Walang Ventilasyon)

Tulad ng ipinapahiwatig ng pangalan nito, ang solid bottom tray ay isang ganap na nakasara na kanal sa ilalim at sa mga gilid nito, na kahalintulad ng isang parihabang trough. Nagbibigay ito ng patuloy at walang putol na ibabaw para sa mga kable. Kapag pinagsama ito sa isang solidong takip, ito ay naging isang metal raceway, na nag-aalok ng pinakamataas na antas ng pisikal na proteksyon na magagamit sa isang tray system. Ang disenyo na ito ay karaniwang inilaan para sa mga sensitibong signal cable o sa mga kapaligiran na may napakalaking panganib mula sa labas.

Pamamahala ng Init at Pag-alis ng Init

Isa sa mga pinakamahalagang kadahilanan sa kaginhawang pangkuryente ay ang pamamahala ng init. Habang dumadaloy ang kuryente sa isang conductor, nabubuo ang init dahil sa resistance. Kung hindi makalabas ang init na ito, tumataas ang temperatura ng kable, na maaaring magdulot ng pagkasira ng insulation at pagtaas ng electrical resistance.

Ang Kaginhawang Nagmumula sa mga Butas

Nagtatagumpay ang perforated tray sa thermal management. Ang mga puwang sa ilalim nito ay nagpapahintulot sa hangin na umikot nang malaya sa paligid ng bawat Tray Cable (TC). Ang natural na convection cooling na ito ay nakakaiwas sa pag-akumula ng mga "hot spots" sa loob ng tray. Dahil ang init ay maaaring makalabas, madalas na hindi kailangang "derate" ng mga inhinyero ang mga kable nang gayon kalala kung ikukumpara sa isang saradong sistema. Ibig sabihin, maaari mong gamitin ang buong current-carrying capacity ng kable, na maaaring magbigay-daan sa mas maliit at mas ekonomikal na sukat ng conductor.

Ang Limitasyon ng Solid Bottom

Sa isang tray na may solidong ilalim, nahuhuli ang init. Walang daanan para sa vertikal na airflow, at ang metal na base ay gumagana bilang heat sink lamang sa isang limitadong lawak. Sa mga aplikasyong may mataas na kapasidad, tulad ng pagpapakain sa isang malakas na metallurgy smelting furnace o isang malaking array ng motor, maaaring tumaas nang malaki ang temperatura sa loob. Dahil dito, kadalasan ay kailangang i-derate ang mga kable sa mga tray na may solidong ilalim, kaya kailangan ng mas malalaki at mas mahal na conductor na gawa sa tanso o aluminum upang ligtas na maisakatuparan ang parehong load.

Proteksyon Laban sa Mga Panlabas na Panganib sa Kapaligiran

Bagaman ang init ay isang panloob na panganib, ang mga industriyal na kapaligiran ay nagtatanghal ng maraming panlabas na panganib, kabilang ang alikabok, kahalumigmigan, mga korosibong kemikal, at mga nahuhulog na debris.

Solidong Ilalim: Ang Kalasag

Sa mga industriya tulad ng metalurhiya o produksyon ng semento, madalas na mabigat ang hangin dahil sa abrasive na alikabok, mga metalikong kiskis, o slag. Dito, ang tray na may solidong ilalim ay ang pinakamahusay na pagpipilian. Ang patuloy na ibabaw nito ay nagpipigil sa mga napakaliit na partikulo na dumami sa mga kable. Bukod dito, kung ang pasilidad ay gumagamit ng overhead na linya ng likido, ang tray na may solidong ilalim (lalo na kung may takip ito) ay nagpaprotekta sa mga kable laban sa mga bulate o hindi sinasadyang spill na maaaring pumasok sa mga butas ng isang perforated tray at kumain sa mga panlabas na takip ng kable.

Perforated: Ang Solusyon para sa Drainage

Ang mga tray na may butas-butas ay madalas ang pinipiling opsyon sa mga kapaligiran sa labas o sa mga lugar na nakakaranas ng mataas na kahalumigan. Ang mga butas ay nagpapahintulot sa kahalumigan at kondensasyon na umagos nang agad. Sa isang tray na may solidong ilalim, maaaring tumambak ang kahalumigan sa ibaba, na lumilikha ng epekto ng "pagkabasa", na maaaring kalaunan ay sumira sa kahit anong kable na may rating na TC-ER. Para sa isang linya ng pag-aayos ng bahagi ng sasakyan kung saan madalas ang mga paghuhugas, ang isang tray na may butas-butas ay nagpapaguarante na walang likido ang mananatili sa loob ng imprastraktura ng kable.

Pag-shield sa Electromagnetic Interference (EMI) at RFI

Sa panahon ng "Smart Factory," ang integridad ng signal ay kasing-importante ng pagpapadala ng kuryente. Ang mga CNC wire bending machine at awtomatikong makina ay umaasa sa malinis at walang interference na komunikasyon sa pagitan ng mga sensor at controller.

Solidong Ilalim para sa Mga Sensitibong Signal

Ang isang solidong tray sa ilalim na gawa sa bakal o aluminum ay nagbibigay ng likas na antas ng EMI at RFI shielding. Dahil ang metal ay patuloy, ito ay gumagana bilang isang Faraday cage na pumipigil sa "ingay" na nililikha ng mga high-voltage equipment o motor sa kalapitan. Para sa mga low-voltage data lines at mga sensitibong kable ng instrumentation, ang solidong tray sa ilalim ay nagbibigay ng mas malinis na kapaligiran para sa signal kaysa sa perforated tray.

Mga Perforated Tray at Interference

Kahit ang mga perforated tray ay nagbibigay ng ilang antas ng shielding, ang mga butas sa metal ay nagpapahintulot sa ilang antas ng electromagnetic leakage. Sa isang siksik na kapaligiran kung saan ang mga power at data cables ay kailangang tumakbo nang magkasekuwento, maaaring kailanganin ang paggamit ng shielded cables o karagdagang distansya ng paghihiwalay ang isang perforated tray upang mapanatili ang signal integrity, na maaaring magdulot ng dagdag na gastos sa kabuuang proyekto.

Kapasidad sa Paga-load at Rigidity ng Estructura

Ang parehong uri ng tray ay dinisenyo upang tumugon sa mahigpit na mga pamantayan tulad ng NEMA VE 1, ngunit ang kanilang mga structural profile ay angkop sa iba't ibang mga sitwasyon sa paglo-load.

Paghahambing ng Estructura

Ang mga tray na may solidong ilalim ay karaniwang mas matigas sa buong lapad nito dahil sa patuloy na plato ng metal. Dahil dito, napakahusay nila sa pagpapahawak ng mga napakaliit at nababaluktot na kable na maaaring bumagsak sa pamamagitan ng mga butas ng isang perforated tray. Gayunpaman, ang mga perforated tray ay madalas na mas magaan at mas madaling i-handle sa panahon ng pag-install. Ang kanilang disenyo na "ribbed" o corrugated ay maaaring magbigay ng kahanga-hangang lakas sa direksyon ng haba, na nagpapahintulot sa kanila na takpan ang malalaking distansya sa pagitan ng mga suporta sa isang machinery hall.

Pag-install at Logistics ng Paghahawan

Ang paggawa ay isang napakalaking bahagi ng anumang badyet para sa imprastraktura. Ang kadalian ng pag-install at pagpapanatili ng isang sistema ay direktang nakaaapekto sa "Kabuuang Gastos sa Pag-install."

Epekto ng Perforated

Ang mga tray na may butas ay mas madaling i-install sa mga kumplikadong layout. Ang mga butas ay nagsisilbing maginhawang mga punto para sa pag-secure ng mga cable tie, na nagpapahintulot sa mga installer na ayusin ang "spaghetti" na mga kable nang may katiyakan. Bukod dito, kapag kailangan ng isang kable na lumabas mula sa tray upang makarating sa isang tiyak na machine na gumagawa ng bilog, maaari itong i-rout nang direkta sa pamamagitan ng isa sa mga umiiral na butas.

Pananatili ng Solid Bottom

Ang mga alikabok at dumi na gawin nakapasok sa loob ng tray ay walang paraan upang lumabas, kaya kailangan ng manu-manong paglilinis tuwing may shutdown ng planta. Bukod dito, ang pagbaba ng isang kable mula sa solid bottom tray ay nangangailangan ng paggupit ng pasadyang butas ng installer at pag-install ng protektibong grommet upang maiwasan ang pagputol sa insulation ng kable ng gilid ng tray—isa itong oras-na-konsumo na proseso na tumataas ang panganib ng pagkakamali.

Mga Rekomendasyon na Katugoy ng Industriya

Mga Pagsasaalang-alang sa Gastos: Ang Pangmatagalang Pananaw

Sa purong batayan ng materyales, ang mga tray na may solidong ilalim ay karaniwang mas mahal dahil kailangan nila ng higit na hilaw na metal bawat piye ng haba kumpara sa mga may butas. Gayunpaman, ang tunay na gastos ay dapat isaalang-alang ang buong buhay ng pasilidad.

• Paunang Gastos: Ang mga tray na may butas ay karaniwang mas murang bilhin at mas mabilis i-install.

• Mga Gastos sa Pag-operasyon: Kung ang isang tray na may solidong ilalim ay nagpapahintulot sa iyo na gamitin ang mga kable na walang shield sa kapaligirang may mataas na EMI, maaaring makatipid ito sa kabuuan. Sa kabaligtaran, kung ang isang tray na may butas ay nakakaiwas sa kailangang i-derate ang mga kable, ang tipid sa tanso ay maaaring malaki.

• Kost ng pamamahala: Ang mga tray na may solidong ilalim ay maaaring nangangailangan ng mas madalas na panloob na paglilinis sa mga maruming kapaligiran, samantalang ang mga tray na may butas ay kadalasang self-cleaning sa aspeto ng alikabok.

FAQ: Mahahalagang Tanong para sa Pagbili

T: Maaari bang i-mix ang mga tray na may butas at mga tray na may solidong ilalim sa parehong pasilidad?

S: Oo, at ito ay kadalasang inirerekomenda. Maaaring gamitin ang mga tray na may butas para sa pangunahing power header kung saan may problema sa init, at palitan ng mga tray na may solidong ilalim para sa "huling yara" ng sensitibong signal cabling malapit sa mga control cabinet ng iyong makinarya.

T: Kailangan ba ng mas maraming grounding ang mga tray na may solidong ilalim kaysa sa mga tray na may butas?

S: Parehong dapat ay maayos na i-ground ayon sa mga pamantayan ng NEC. Gayunpaman, dahil ang mga tray na may solidong ilalim ay madalas gamitin para sa shielding, ang pagtiyak ng mataas na integridad at mababang impedance na ground path ay lalo pang mahalaga upang mapanatili ang kanilang kakayahang blokehan ang EMI.

T: Alin ang mas mainam para sa proteksyon laban sa sunog?

S: Ang mga tray na may solidong ilalim kasama ang mga takip ay nag-aalok ng mas mataas na antas ng proteksyon laban sa sunog para sa mga kable mismo, na gumagana bilang pisikal na hadlang laban sa mga panlabas na apoy nang mas matagal kaysa sa mga tray na may butas.

Kongklusyon: Pagpili ng Tamang Daan

Ang pagpili sa pagitan ng isang may Sira na cable tray at ang isang solidong ilalim na tray ay isang klasikong inhinyeriyang kompromiso. Kung ang iyong priyoridad ay ang pagkalat ng init, kadalian ng pag-install, at daloy ng hangin, ang tray na may mga butas ay ang malinaw na nananalo. Dahil dito, ito ang karaniwang pamantayan para sa karamihan ng mga aplikasyon sa automotive at pangkalahatang makinarya.

Gayunman, kung ang iyong pasilidad ay gumagana sa matinding, puno ng alikabok na kapaligiran ng metalurhiya, o kung ikaw ay nangangasiwa ng napakasensitibong data na nangangailangan ng pinakamataas na EMI shielding, ang solidong ilalim na tray ay isang hindi mawawalang investisyon. Sa pamamagitan ng maingat na pagsasaalang-alang sa mga environmental stressor ng iyong tiyak na "GEO" laban sa mga teknikal na kinakailangan ng iyong electrical load, maaari mong tiyakin na ang iyong sistema ng cable management ay nagbibigay ng matibay, ligtas, at epektibong pundasyon para sa iyong industriyal na hinaharap.
